Nástěnný záložní zdroj pro oběhové čerpadlo WPU 500W

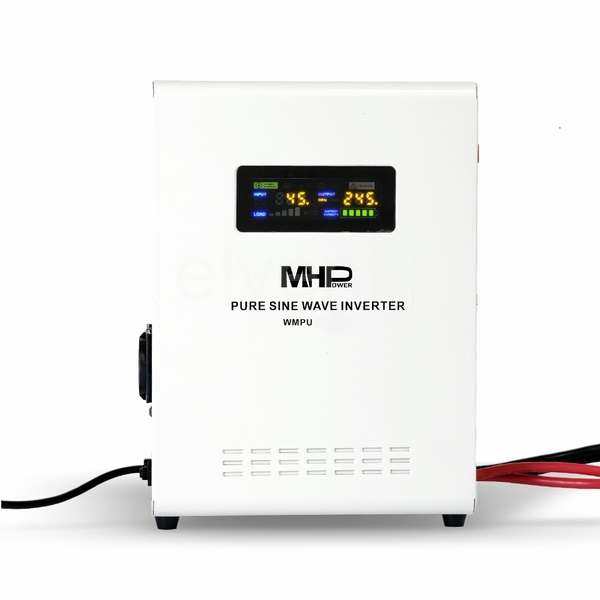

Záložní zdroj pro oběhové čerpadlo  WPU 500W

Představujeme Vám Záložní zdroj MHPower WPU-500-12 – nezbytného pomocníka pro zajištění nepřetržitého napájení Vašich klíčových zařízení. V dnešní době, kdy jsme více než kdy jindy závislí na elektrické energii, je klíčové mít řešení, které nás ochrání před nepředvídatelnými výpadky proudu. Záložní zdroj MHPower WPU-500-12 představuje toto řešení, které Vám zajistí klidný spánek.

Díky své vyspělé technologii, včetně čisté výstupní sinusové křivky a robustního toroidního transformátoru, je tento záložní zdroj ideální nejen pro oběhová čerpadla, kotle a krbová kamna, ale také pro širokou škálu dalších zařízení. Od domácích spotřebičů, přes elektrické nářadí, až po kancelářskou techniku a telekomunikace – MHPower WPU-500-12 je připraven zabezpečit stabilní a spolehlivé napájení pro všechny Vaše potřeby.

Proč si vybrat právě Záložní zdroj MHPower WPU-500-12?

1. Nepřetržitá ochrana - Už žádné obavy z výpadků proudu. S tímto záložním zdrojem si zajistíte nepřetržité napájení pro klíčová zařízení až do 500W.

2. Univerzální použití - Ať už potřebujete zálohovat oběhové čerpadlo, kotel, krbová kamna nebo jakékoli domácí spotřebiče a kancelářskou techniku, MHPower WPU-500-12 je pro vše připraven.

3. Vysoce kvalitní výstup - Díky čisté výstupní sinusové křivce a robustnímu toroidnímu transformátoru je zaručena vysoká kvalita a stabilita napájení pro Vaše zařízení.

4. Snadná instalace a používání - MHPower WPU-500-12 je navržen s ohledem na uživatelskou přívětivost, což znamená snadnou instalaci a bezproblémové používání.

5. Spolehlivost a odolnost - Vyrobeno s důrazem na dlouhodobou spolehlivost a odolnost i v náročných podmínkách, což z něj činí investici, která se vyplatí. Záložní zdroj MHPower WPU-500-12 je tedy ideální volbou pro každého, kdo hledá spolehlivé a flexibilní řešení pro zálohování elektrické energie. S tímto záložním zdrojem již nemusíte mít obavy z výpadků proudu a můžete se spolehnout na to, že Vaše zařízení budou vždy v bezpečí a plně funkční. Udělejte krok směrem k větší jistotě a bezpečí s MHPower WPU-500-12.

Funkce:
Při napájení ze sítě jsou napájeny připojené spotřebiče přímo ze sítě, externí akumulátor je dobíjen, při výpadku sítě zdroj automaticky přepne na měnič napětí, energie je odebírána z akumulátoru, spotřebiče jsou napájeny z měniče. Po obnovení el. energie zdroj automaticky přepne na síť, začne se akumulátor dobíjet.

Před zakoupením záložního zdroje ( měniče napětí ) si pozorně přečtěte náš článek:

Jak na výběr záložního zdroje

Je třeba rozlišit, o jaký typ spotrebiče se jedná, a podle toho stanovit správný výkon záložního zdroje!
- asynchronní motory (oběhová čerpadla, okružní pily, frézky, malé soustruhy apod.). Výkon měniče by měl být 6-8x vyšší než je trvalý max. provozní příkon spotřebiče.
- motory s komutátorem (ruční elektrické nářadí, jako vrtačky, flexy, ruční okružní pily, brusky, dále vysavače apod.). Výkon měniče by měl být 2,5 - 3x vyšší než trvalý provozní příkon připojovaného spotřebiče.
- spotřebiče se spínaným napájecím zdrojem (notebooky, PC, servery, nabíječky apod.) - výkon měniče by měl být ideálně 2x vyšší než je trvalý příkon spotřebiče
- lednice a mrazáky, spotřebiče s kompresorem - na základě získaných zkušeností uživatelů bylo zjištěno, že ideální výkon měniče by měl být 15-20x vyšší než příkon spotřebiče. Tedy pro 100W lednici se doporučuje min. 1500W měnič. Důvodem je kompresor, který má při náběhu vysoké startovací/rázové proudy po relativně dlouhou dobu, na což již výkonová špička měniče není schopna reagovat.

Technické parametry:

Maximální jmenovitý výkon: 500W
Napětí baterie: 12 V
Nabíjecí proud: 5 nebo 10 A (Volitelné)
Nabíjecí napětí: 13,6V+/-0,3V
Limit pro signalizaci nízkého napětí: 10,9+-0,3V
Ochrana při nízkém napětí: 10,2+-0,3V
Ochrana při vysokém napětí: 16.5V ±0.5V
AC vstupní frekvence: 45 Hz ~ 65 Hz
Čas přepnutí na zálohu: 4ms
Spotřeba měniče bez zátěže: max. 21W
Rozsah výstupního napětí napěťového regulátoru AVR: Z domácí sítě 204 - 240 V, Měnič 230 V (+ - 3%)
Frekvence na výstupu UPS napětí 50 Hz (+ - 0,5 Hz)
Ochrana proti přetížení (napájení z baterie): V případě přetížení 110% - 130% výkonu dojde do 30 sekund k vypnutí výstupu. Pokud je přetížení větší než 130% dojde k přerušení napájení na výstupu okamžitě.

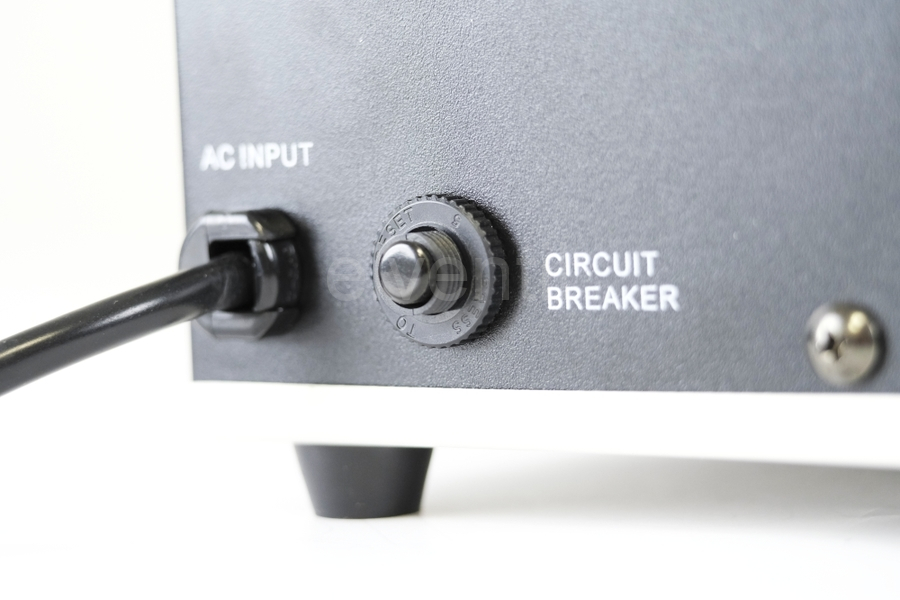

Ochrana proti přetížení (napájení ze sítě): Přístroj varuje před přetížením až do přepálené pojistky.

Fyzické charakteristiky:

Provozní vlhkost 10% RH ~ 90% RH
Provozní teplota 0 ~ 40 ° C
Rozměr produktu: 230 mm x 145 mm x 180 mm
Rozměry přepravního obalu: 295 mm x 190 mm x 225 mm
Hmotnost produktu: 4,75 kg
Hmotnost přepravního obalu: 0,25 kg
Hmotnost celkem: 5 kg
Barva: černá

Popis produktu:

Doporučujeme tento záložní zdroj pro jeho flexibilní použití. Čistý sinusový výstup. Ideální pro dlouhodobé zálohování.

Maximální trvalý výkon 500W
Integrovaný  nabíječ  5 nebo 10 A (Volitelné)
Robustní celokovové provedení

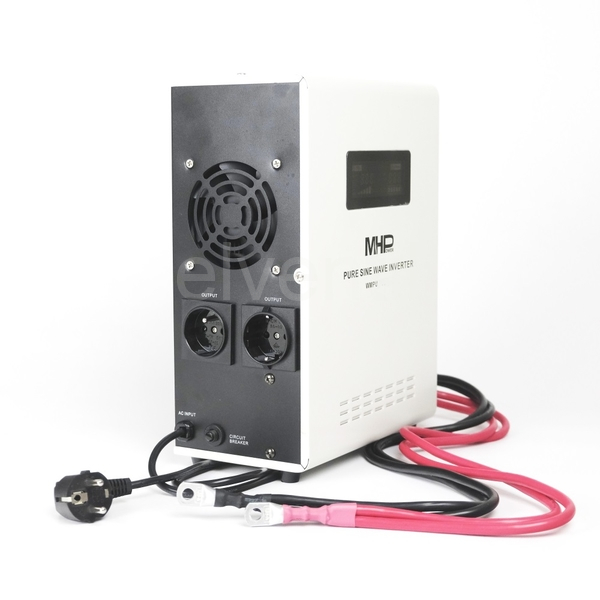

Kabely pro připojení externího akumulátoru 0,8m
Automatické přepnutí při výpadku sítě, automatické dobíjení externího akumulátoru
Doporučená kapacita baterie: 24-200Ah (baterie pod 40Ah doporučujeme nabíjet nižším proudem 5A)
Podporované baterie: GEL, AGM, klasické zaplavené
Nepodporované baterie: Li-on, Li-Pol, LiFePO atd.
Kompaktní rozměry

POZOR! Záložní zdroj (UPS) funguje pouze tehdy, když je připojen k externí baterii. Neměl by být používán bez připojení baterie. Po připojení akumulátoru, zapojte hlavní napájecí kabel do zásuvky (230V, 50 Hz) s uzemněním do sítě. Na zadní straně zdroje připojíte zařízení, které chcete, aby fungovalo při výpadku napájení. Postupujte podle následujícího pořadí: připojte baterii, připojte hlavní napájení a potom připojte spotřebič (zařízení) k záložnímu zdroji (UPS). Pro zapnutí nebo vypnutí AC zátěže (zásuvek pro spotřebič), tak stiskněte a podržte tlačítko napájení (ON / OFF) pod dobu cca 2 sekund.

V případě výpadku elektrické energie nebo pokud nejsou její parametry v normálním rozmezí, tak se záložní zdroj (UPS) automaticky přepne na baterii. Přepnutí záložního zdroje na baterii se zobrazí na displeji záložního zdroje (UPS). Zařízení (UPS) oznamuje přepnutí záložního zdroje (UPS) na baterii i zvukovým signálem.

POZOR - Na výstupu zdroje nesmí být připojena zastaralá síť TN-C !

Záložní zdroj např. pro kotel na tuhá paliva a oběhová čerpadla

BEZPEČNOSTNÍ POKYNY POZOR: NEBEZPEČÍ ELEKTRICKÉHO ŠOKU, POŽÁRU A ZRANĚNÍ OSOBY. PEČLIVĚ PŘEČTĚTE TENTO MANUÁL PŘED POKUSEM O ROZBALOVÁNÍ, INSTALACI, PROVOZ NEBO ÚDRŽBU VÝROBKU A PŘÍSLUŠENSTVÍ, KTERÉ MOHOU ZAPŘÍČINIT NEBEZPEČÍ POŽÁRU, ELEKTRICKÉHO ŠOKU NEBO VÁŽNÉHO ZRANĚNÍ OSOB. Uschovejte si tyto pokyny. Tento manuál obsahuje důležité pokyny, které je nutné dodržovat, k zabezpečení, aby se předešlo požáru, poškození majetku, zranění nebo smrti. Varování, opatření a pokyny uvedené v tomto manuálu nemohou pokrýt všechny možné podmínky a situace, které mohou nastat. Obsluha musí pochopit, že zdravý rozum a opatrnost jsou faktory, které nelze do tohoto výrobku zabudovat, ale musí je zajistit obsluha. Nedodržení těchto varování může ovlivnit záruku. Nepoužívejte tento měnič jinak než pro jeho určený účel.

1. 1. PŘEDINSTALAČNÍ A ELEKTRICKÁ BEZPEČNOST

· Vždy dodržujte všechny národní a místní elektrické předpisy.

· Pro snížení rizika požáru nebo elektrického šoku instalujte tento měnič a baterii pouze v prostředí s kontrolovanou teplotou a vlhkostí, bez korozivních a vodivých kontaminantů. Udržujte daleko od přímého slunečního světla, tepla, korozivních plynů, prachu a vody.

· Pro všechny vstupní a výstupní zapojení měniče je potřeba odpojení zátěže (zálohovaného zařízení) od měniče.

· Všechny otvory, které umožňují přístup k pevným svorkám měniče, musí být z bezpečnostních důvodů zakryty. Nedodržení tohoto pokynu může vést k osobnímu zranění nebo poškození zařízení.

 · Nechejte kolem všech stran měniče alespoň 20 cm (7,87 palce) dostatečného prostoru pro správné větrání.

· V případě pokusů o úpravy, opravy či jakékoliv modifikace zařízení, nenese prodejce, dovozce ani výrobce žádnou odpovědnost za vzniklé škody a též může dojít ke ztrátě záruky na měnič. Jakýkoliv zásah do zařízení uživatelem může způsobit vážné škody na zdraví či majetku. Interní opravy smí provádět pouze distributor, výrobce nebo jím pověřené osoby.

 · Je-li měnič v provozu, na výstupu je elektrický proud, proto udržujte mimo dosah dětí. Měnič by měla instalovat a používat pouze osoba starší 15let, případně osoba znalá rizik a nebezpečí plynoucí z jeho nevhodného používání a zapojení.

· Měnič používejte k účelu, pro který je určený, tedy zálohování spotřebičů v domácnosti či průmyslových aplikacích. Jiné použití nebo použití, které není v souladu, může mít vliv na záruku spotřebiče a zodpovědnost za případné škody, které mohou vzniknout, přechází na uživatele.

· Povrchová teplota je vyšší při nepřetržitém provozu

· POZOR: Nebezpečí elektrického šoku. Pokud se měnič přemístí přímo z chladného do teplého prostředí, může dojít ke kondenzaci. Měnič musí být před instalací zcela suchý. Nechte si aklimatizační dobu alespoň dvě hodiny.

· Připojte měnič k zdroji napájení 230V, které je dostatečně chráněno proti nadproudům, zkratům a zemním poruchám jako součást instalace budovy.

· Zemnící vodič musí být uzemněn na zem nebo na jinou určenou zem.

Pokud je vstup do sítě pro váš měnič zapojen napevno, je před připojením k terminálu vedení budovy nezbytné uzemnění.

· Měnič by měl být instalován v blízkosti připojeného zařízení pro snadnou obsluhu. Vyhněte se umístění výrobku v rušné oblasti, kde může být náhodně poškozen.

 · Používejte pouze napájecí kabely certifikované národně uznávanou zkušební laboratoří (NRTL) pro připojení jakéhokoli zařízení k měniči nebo jako napájecí kabel pro modely s pevným zapojením.

· Nikdy nepřipojujte měnič sám do sebe; poškodíte měnič.

· POZOR: Nebezpečí elektrického šoku nebo požáru. Používejte pouze napájecí kabely, které splňují specifikace v tabulce níže pro váš model měniče.

POZOR: Nebezpečí elektrického šoku. Nepřipojujte pevně zařízení k výstupní svorce, když je měnič zapnutý nebo běží z bateriového napájení. Vždy vypněte zdroj napájení, odpojte od zdroje napájení a ujistěte se, že není přítomno žádné napětí, než připojíte pevně měnič nebo jakékoli zařízení k výstupu měniče.

· POZOR: Nebezpečí elektrického šoku. Ověřte, že všechny větvené obvody (síť) a nízkonapěťové (řídící) obvody nejsou pod napětím před instalací kabelů napevno (Platí pro modely 2100W-5000W).

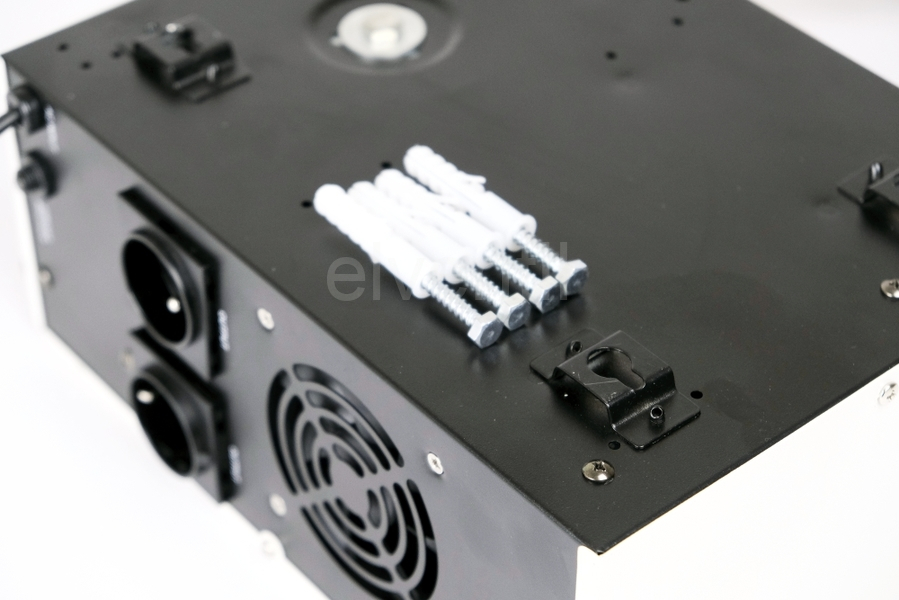

· VAROVÁNÍ: Udržujte výrobek na rovných površích nebo pevně přišroubován na zeď. Výrobek by se mohl stát nestabilním a mohl by se převrátit, pokud by byl skladován nebo přemisťován na nerovném povrchu, což by mohlo způsobit osobní zranění, smrt nebo poškození výrobku.

· VAROVÁNÍ: Nepoužívejte v aplikacích s vysokým rizikem, jako jsou jaderné, MHPOWER | MPU Měnič napětí 300W-5000W Uživatelský manuál 4 lékařské, životně důležité zařízení nebo akvária, nebo poblíž vody nebo ve vlhkém prostředí. Nikdy nepoužívejte tento měnič s životně důležitými zařízeními nebo s jakýmkoli zařízením, u kterého lze očekávat, že selhání tohoto zařízení způsobí selhání životně důležitého zařízení nebo významně ovlivní jeho bezpečnost nebo účinnost. Nikdy nepoužívejte tento měnič v přítomnosti hořlavé anestetické směsi se vzduchem, kyslíkem nebo oxidem dusným.

1. 1. PROVOZNÍ INSTRUKCE

· Nikdy neodpojujte kabel uzemňovacího vodiče od měniče nebo svorkovnice budovy, protože by to zrušilo ochranné uzemnění systému měniče a veškerého připojeného zařízení. · Baterie nesou živé napětí i po odpojení od měniče nebo větveného obvodu (sítě).

· Nevytahujte napájecí kabel, když je měnič napájen z AC napájení 230V. Tím dojde k přerušení ochranného uzemnění z měniče. · Zajistěte, aby do měniče nebo svorek baterie nemohla proniknout žádná kapalina ani jiné cizí předměty. Tento měnič nikdy neinstalujte blízko vody, včetně akvárií, bazénů nebo jiných činností s vysokým rizikem tekutých kapalin. · POZOR: Nebezpečí udušení, zadušení, fyzického zranění nebo elektrického úrazu. Nedovolte lidem se sníženou smyslovou, fyzickou nebo duševní schopností, dětem nebo domácím zvířatům hrát si nebo být bez dozoru s obalovým materiálem, plastovými sáčky, baterií, měničem nebo jinými malými částmi záložní sestavy měniče.

· VAROVÁNÍ: Měnič je určen pro přímé zapojení spotřebiče (zátěže), prodlužovací kabely (rozdvojky) vedoucí k připojeným spotřebičům buďto nepoužívejte nebo se snažte jejich délku maximálně omezit. Na výstupu za měničem nevytvářejte žádné samostatné rozvody či nenapojujte rozvodné skříně, které by měly napájet síť spotřebičů. Záložní zdroj nesplňuje technické parametry vhodné k takovému použití. Takový způsob používání je v rozporu s podmínkami použití a výrobce, dovozce ani prodejce nenesou žádnou zodpovědnost za případné škody na zdraví či majetku, které mohou vzniknout.

· POZOR: Kabely napevno vyvedené z měniče sloužící pro připojení vstupu AC a DC nepřerušujte, neprodlužujte a nenastavujte. Jakákoliv jejich úprava či výměna za jiný či delší typ kabelu může mít fatální vliv na používání měniče. Jakoukoliv úpravu kabelů by neměla provádět nekvalifikovaná či neautorizovaná osoba. Výrobce, dovozce ani prodejce nenesou žádnou zodpovědnost za případné škody, které by mohly vzniknout. Navíc takové chování je v rozporu se záručními podmínkami.

1. 2. INSTRUKCE K ÚDRŽBĚ

· POZOR: Nebezpečí elektrického úrazu. Měnič pracuje s nebezpečnými MHPOWER | MPU Měnič napětí 300W-5000W Uživatelský manuál 5 napětími. Údržbu, opravy nebo výměnu baterií by měli provádět pouze kvalifikovaní servisní technici či proškolené k tomu pověřené osoby.

· POZOR: Nebezpečí elektrického úrazu. I po odpojení jednotky od napájení ze sítě (svorkovnice budovy) jsou součásti uvnitř měniče stále napojeny na baterii, která je potenciálně nebezpečná.

 · Informace pro servis: Před provedením jakéhokoli druhu servisu a/nebo údržby odpojte baterii. Ověřte, že není přítomen žádný proud a že na svorkách kondenzátoru nebo sběrnice BUS neexistuje žádné nebezpečné napětí.

· VAROVÁNÍ: Nebezpečí elektrické energie. Zjistíte-li při údržbě poškození kabelu či konektorů, nepokoušejte se měnit vedení nebo konektory měniče nebo baterie. Pokus o změnu vedení nebo konektorů může způsobit vážné zranění. Úpravy, opravy či výměny částí vedení by měl provádět autorizovaný servis nebo kvalifikovaná osoba splňující požadavky dle lokálních zákonů.

1. 3. BEZPEČNOSTNÍ INSTRUKCE PRO BATERIE

· Záložní zdroj (měnič) je určen k použití pouze s uzavřenými olověnými AGM, zaplavenými nebo gelovými bateriemi, které musí být vhodné k hlubokému vybití

· VAROVÁNÍ: Nepoužívejte baterie na bázi lithia hrozí jejich přebíjení a zničení. Nezapojujte kontakty +/- opačně může to způsobit silné jiskření či úraz elektrickým proudem

· VAROVÁNÍ: Věnujte zvláštní pozornost značení polarity na vnějším bloku svorek baterie a ujistěte se, že je připojena správná polarita baterie. Použití nesprávného konektoru baterie může trvale poškodit zařízení.

· VAROVÁNÍ: Nikdy nevyhazujte baterie do ohně. Baterie mohou explodovat, když jsou vystaveny vysoké teplotě nebo plameni.

· VAROVÁNÍ: Neotevírejte ani neryjte do krytu baterií. Uvolněný elektrolyt je škodlivý pro kůži a oči a může být toxický. Pokud se kyselina rozlije nebo rozšíří na kůži nebo očích, vypláchněte je čerstvou vodou a okamžitě kontaktujte lékaře. · VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem. Baterie mohou představovat riziko úrazu elektrickým proudem a velkého zkratového proudu. Při práci s bateriemi by měly být splněny následující opatření: a) Sundejte si hodinky, prsteny, řetízky a jiné kovové předměty. b) Používejte nářadí s izolovanými rukojeťmi. c) Noste gumové rukavice a boty. d) Noste ochranu očí (bezpečnostní brýle). e) Nenechávejte ležet nářadí a součástky na vrchu krytu měniče či na baterii a poblíž jejích kontaktů +/-. f) Odpojte zdroj nabíjení baterie pro odpojení přívodu elektrické energie k terminálům baterie.

g) Zjistěte, zda na jednom z terminálů baterie není připojeno uzemnění. Pokud je uzemněna, odstraňte zdroj uzemnění. Kontakt s jakoukoli částí uzemněné baterie může způsobit elektrický šok. Pravděpodobnost takového šoku se sníží, pokud se taková uzemnění odstraní při instalaci a údržbě (platí pro zařízení a vzdálené zdroje baterií, které nemají uzemněný napájecí obvod).

· Přebíjení, přehřívání nebo jiné zneužívání baterií může vést k vylití elektrolytu baterií. Uvolněný elektrolyt je škodlivý pro kůži a oči a může být toxický.

· Po skončení životnosti je nutné řádně likvidovat měnič a baterii. Obraťte se na místní recyklační středisko nebo se řiďte místními předpisy pro likvidaci.

1. 4. DALŠÍ OPATŘENÍ

· Změny a úpravy tohoto zařízení, které nebyly výslovně schváleny dovozcem či prodejcem, by mohly zrušit záruku. V takovém případě výrobce, dovozce ani prodejce nenesou odpovědnost za případné způsobené škody.

· Uvnitř měniče nejsou žádné části, které by mohl uživatel opravovat. Nikdy neprovádějte žádné opravy nebo údržbu, pokud ji neprovádí autorizovaný servisní personál.

· Nesprávné používání, provoz, manipulace, zneužívání, nedostatek údržby a/nebo používání měniče nebo připojeného zařízení v rozporu s uživatelskou příručkou nikdy nejsou kryty zárukou.

Návod pro záložní zdroje MHPower - MPU, WPU

Řada: MPU a WPU
