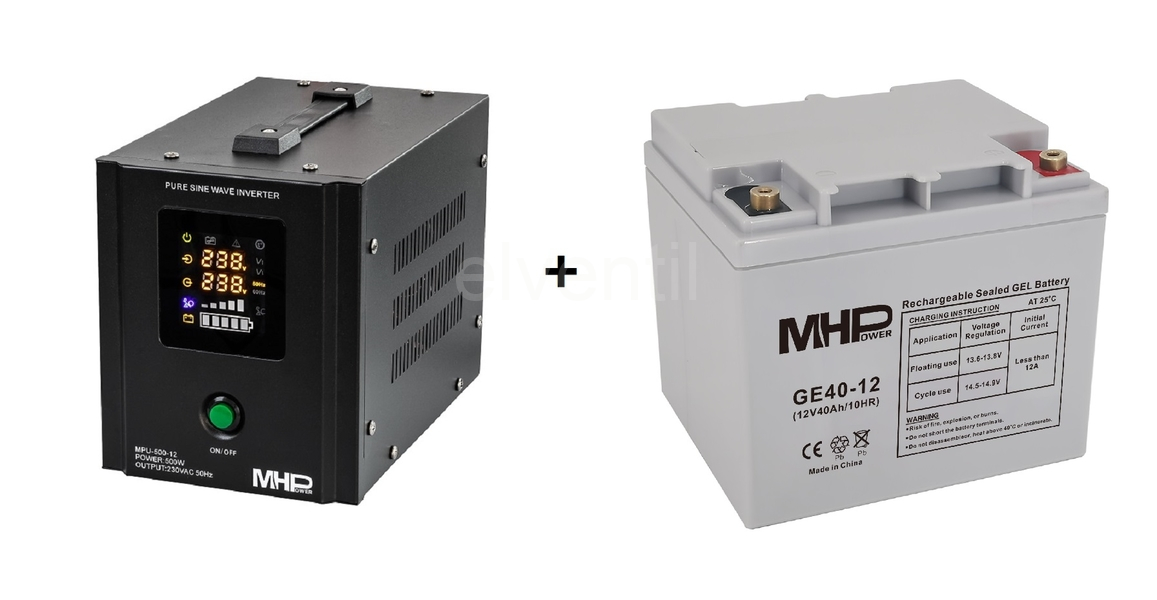

Záložní zdroj MHPower 500W s gelovou baterií 40Ah Deep Cycle

Záložní zdroj MHPower 500W s gelovou baterií 40Ah Deep Cycle

Záložní zdroj s čistým sínusovým výstupem pro oběhové čerpadlo MHpower 500W s externí gelovou bateríí MHPower 12V 40Ah Deep Cycle.

Příklad použití a doby zálohování s novou baterií 40AH ( staří baterie do dvou let ).

Orientační doba zálohy pro spotřebu 20W - 10 hod ( např: oběhové čerpadlo IBO Vantec )

Orientační doba zálohy pro spotřebu 50W - 6 hod

Orientační doba zálohy pro spotřebu 100W - 3 hod

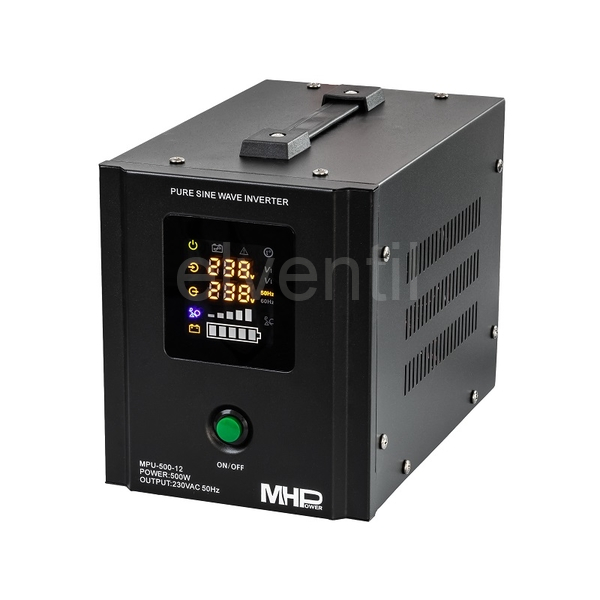

Technické parametry: MHPower 500W

Maximální jmenovitý výkon: 500W
Napětí baterie: 12 V
Nabíjecí proud: 5 nebo 10 A (Volitelné)
Nabíjecí napětí: 13,6V+/-0,3V
Limit pro signalizaci nízkého napětí: 10,9+-0,3V
Ochrana při nízkém napětí: 10,2+-0,3V
Ochrana při vysokém napětí: 16.5V ±0.5V
AC vstupní frekvence: 45 Hz ~ 65 Hz
Čas přepnutí na zálohu: 4ms
Spotřeba měniče bez zátěže: max. 1,5A
Rozsah výstupního napětí napěťového regulátoru AVR: Z domácí sítě 204 - 240 V, Měnič 230 V (+ - 3%)
Frekvence na výstupu UPS napětí 50 Hz (+ - 0,5 Hz)
Ochrana proti přetížení (napájení z baterie): V případě přetížení 110% - 130% výkonu dojde do 30 sekund k vypnutí výstupu. Pokud je přetížení větší než 130% dojde k přerušení napájení na výstupu okamžitě.
Ochrana proti přetížení (napájení ze sítě): Přístroj varuje před přetížením až do přepálené pojistky.

POZOR! Záložní zdroj (UPS) funguje pouze tehdy, když je připojen k externí baterii. Neměl by být používán bez připojení baterie. Po připojení akumulátoru, zapojte hlavní napájecí kabel do zásuvky (230V, 50 Hz) s uzemněním do sítě. Na zadní straně zdroje připojíte zařízení, které chcete, aby fungovalo při výpadku napájení. Postupujte podle následujícího pořadí: připojte baterii, připojte hlavní napájení a potom připojte spotřebič (zařízení) k záložnímu zdroji (UPS). Pro zapnutí nebo vypnutí AC zátěže (zásuvek pro spotřebič), tak stiskněte a podržte tlačítko napájení (ON / OFF) pod dobu cca 2 sekund.

Popis produktu:

Fyzické charakteristiky:

Provozní vlhkost 10% RH ~ 90% RH
Provozní teplota 0 ~ 40 ° C
Rozměr produktu: 230 mm x 145 mm x 180 mm
Rozměry přepravního obalu: 295 mm x 190 mm x 225 mm
Hmotnost produktu: 4,75 kg
Hmotnost přepravního obalu: 0,25 kg
Hmotnost celkem: 5 kg
Barva: černá

Popis produktu:

Doporučujeme tento záložní zdroj pro jeho flexibilní použití. Čistý sinusový výstup. Ideální pro dlouhodobé zálohování.

Maximální trvalý výkon 500W
Integrovaný  nabíječ  5 nebo 10 A (Volitelné)
Robustní celokovové provedení

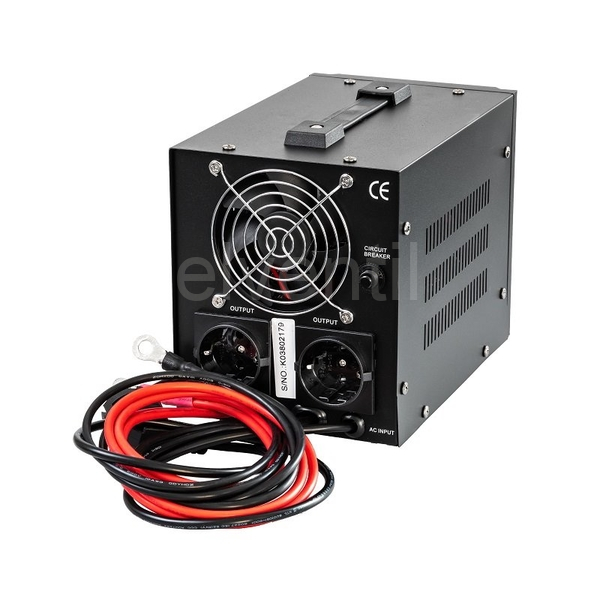

Kabely pro připojení externího akumulátoru 0,8m
Automatické přepnutí při výpadku sítě, automatické dobíjení externího akumulátoru
Pro 12V externí akumulátor 50-150Ah
Podporované baterie: GEL, AGM, klasické zaplavené
Nepodporované baterie: Li-on, Li-Pol, LiFePO atd.
Kompaktní rozměry

POZOR! Záložní zdroj (UPS) funguje pouze tehdy, když je připojen k externí baterii. Neměl by být používán bez připojení baterie. Po připojení akumulátoru, zapojte hlavní napájecí kabel do zásuvky (230V, 50 Hz) s uzemněním do sítě. Na zadní straně zdroje připojíte zařízení, které chcete, aby fungovalo při výpadku napájení. Postupujte podle následujícího pořadí: připojte baterii, připojte hlavní napájení a potom připojte spotřebič (zařízení) k záložnímu zdroji (UPS). Pro zapnutí nebo vypnutí AC zátěže (zásuvek pro spotřebič), tak stiskněte a podržte tlačítko napájení (ON / OFF) pod dobu cca 2 sekund.

V případě výpadku elektrické energie nebo pokud nejsou její parametry v normálním rozmezí, tak se záložní zdroj (UPS) automaticky přepne na baterii. Přepnutí záložního zdroje na baterii se zobrazí na displeji záložního zdroje (UPS). Zařízení (UPS) oznamuje přepnutí záložního zdroje (UPS) na baterii i zvukovým signálem.

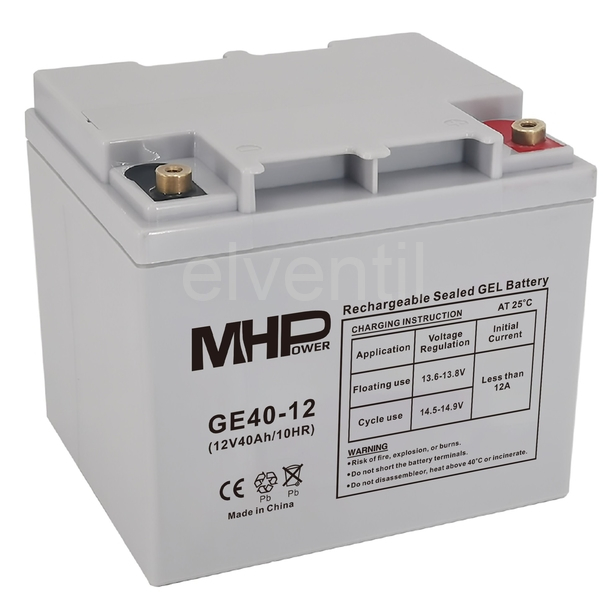

Gelový akumulátor 12V/40Ah, Terminál T1 - M6, Deep Cycle

Technické parametry:
Napětí:   12V
Kapacita:   40Ah
VRLA / GEL
Rozměry: 196 × 173 × 165mm
Hmotnost:   11,8Kg
Rozměr konektoru: M6 (šrouby, podložky jsou součástí baterie)
Typ kontaktu: T1

MHPower Gelový akumulátor deep cycle VRLA GEL s pokročilou technologií vazby elektrolytu na křemičitý gel přináší řadu nesporných výhod oproti klasickým akumulátorům s tekutým elektrolytem. Těmi nejvýznamnějšími je absolutní bezúdržbovost po celou dobu životnosti, nízká míra samovybíjení, teplotní stabilita, vysoká odolnost hlubokému vybíjení a následné rychlé „zotavení“, snížený vliv vibrací a mechanického poškození gelem fixovaných desek, nevrstvení elektrolytu se všemi negativy a nízká koroze elektrod a sulfatace.

Gelové baterie řady MHPower GE jsou vyráběny se speciálními separátory a silikagelem imobilizujícím elektrolyt uvnitř baterie. Osvědčená technologie silikagelu může zlepšit životnost baterie a výkon v širším teplotním rozsahu. Životnost cyklu hlubokého vybití je zvýšena o 50 % ve srovnání s bateriemi řady MS.

Životnost
Cyklická životnost: 500 cyklů při 80% vybití, 800 cyklů při 50% vybití a 1600 cyklů při 30% vybití. Životnost 12 let v provozu trvalého (float) dobíjení při 20 °C. Baterie je vhodná jak pro cyklický provoz (vybití-nabití) tak pro trvalé dobíjení s malou mírou vybíjení.

Gelová baterie má čtyři speciální výhody:
1. Gelová baterie používá gelový elektrolyt, který může zabránit tepelnému úniku baterie se silnou schopností rozptylu tepla;
2. Gelová baterie používá speciální mřížku ze slitiny vápníku a olova a cínu, odolnější vůči korozi;
3. Gelová baterie používá vysoce pevný separátor, aby se zabránilo zkratu;
4. Gelová baterie je vybavena filtračním zařízením proti výbuchu kyselé mlhy, bezpečnější a spolehlivější.

Při výrobě gelových baterií GE jsou použity inovativní technologie výrobců olověných baterií včetně svařování TTP, tepelného těsnění, proces vstřikování pouzdra baterie, mřížky ze slitiny High-Tin, vnitřního formování  a svařování odlitků, atp. Výrobce má ve srování s konkurenčními továrnami více plně automatizovaných výrobních linek, které mohou výrazně snížit náklady na materiál a práci, díky čemuž je jejich cena velmi příznivá.

Přednosti oproti řadě MS:
1. O 50 % delší životnost než u řady MS.
2. Vysoce čistá slitina olova a cínu, snižuje rychlost samovybíjení baterie a zvyšuje životnost baterie.
3. Pouzdro na baterie ABS vyrobené ze surovin LG pro zvýšení životnosti baterie.
4. Technika tepelného těsnění místo lepení pro zvýšení těsnosti a stability baterie.
5. Technika TTP nejen snižuje vnitřní odpor a náklady na materiál, ale také zvyšuje životnost baterie.

Hermeticky uzavřená, bezúdržbová
Dlouhá životnost, nízké samovybíjení

POZOR - Na výstupu zdroje nesmí být připojena zastaralá síť TN-C !

Jak na výběr záložního zdroje

Je třeba rozlišit, o jaký typ spotrebiče se jedná, a podle toho stanovit správný výkon záložního zdroje!
- asynchronní motory (oběhová čerpadla, okružní pily, frézky, malé soustruhy apod.). Výkon měniče by měl být 6-8x vyšší než je trvalý max. provozní příkon spotřebiče.
- motory s komutátorem (ruční elektrické nářadí, jako vrtačky, flexy, ruční okružní pily, brusky, dále vysavače apod.). Výkon měniče by měl být 2,5 - 3x vyšší než trvalý provozní příkon připojovaného spotřebiče.
- spotřebiče se spínaným napájecím zdrojem (notebooky, PC, servery, nabíječky apod.) - výkon měniče by měl být ideálně 2x vyšší než je trvalý příkon spotřebiče
- lednice a mrazáky, spotřebiče s kompresorem - na základě získaných zkušeností uživatelů bylo zjištěno, že ideální výkon měniče by měl být 15-20x vyšší než příkon spotřebiče. Tedy pro 100W lednici se doporučuje min. 1500W měnič. Důvodem je kompresor, který má při náběhu vysoké startovací/rázové proudy po relativně dlouhou dobu, na což již výkonová špička měniče není schopna reagovat.

Záložní zdroj např. pro kotel na tuhá paliva a oběhová čerpadla

BEZPEČNOSTNÍ POKYNY POZOR: NEBEZPEČÍ ELEKTRICKÉHO ŠOKU, POŽÁRU A ZRANĚNÍ OSOBY. PEČLIVĚ PŘEČTĚTE TENTO MANUÁL PŘED POKUSEM O ROZBALOVÁNÍ, INSTALACI, PROVOZ NEBO ÚDRŽBU VÝROBKU A PŘÍSLUŠENSTVÍ, KTERÉ MOHOU ZAPŘÍČINIT NEBEZPEČÍ POŽÁRU, ELEKTRICKÉHO ŠOKU NEBO VÁŽNÉHO ZRANĚNÍ OSOB. Uschovejte si tyto pokyny. Tento manuál obsahuje důležité pokyny, které je nutné dodržovat, k zabezpečení, aby se předešlo požáru, poškození majetku, zranění nebo smrti. Varování, opatření a pokyny uvedené v tomto manuálu nemohou pokrýt všechny možné podmínky a situace, které mohou nastat. Obsluha musí pochopit, že zdravý rozum a opatrnost jsou faktory, které nelze do tohoto výrobku zabudovat, ale musí je zajistit obsluha. Nedodržení těchto varování může ovlivnit záruku. Nepoužívejte tento měnič jinak než pro jeho určený účel.

1. 1. PŘEDINSTALAČNÍ A ELEKTRICKÁ BEZPEČNOST

· Vždy dodržujte všechny národní a místní elektrické předpisy.

· Pro snížení rizika požáru nebo elektrického šoku instalujte tento měnič a baterii pouze v prostředí s kontrolovanou teplotou a vlhkostí, bez korozivních a vodivých kontaminantů. Udržujte daleko od přímého slunečního světla, tepla, korozivních plynů, prachu a vody.

· Pro všechny vstupní a výstupní zapojení měniče je potřeba odpojení zátěže (zálohovaného zařízení) od měniče.

· Všechny otvory, které umožňují přístup k pevným svorkám měniče, musí být z bezpečnostních důvodů zakryty. Nedodržení tohoto pokynu může vést k osobnímu zranění nebo poškození zařízení.

 · Nechejte kolem všech stran měniče alespoň 20 cm (7,87 palce) dostatečného prostoru pro správné větrání.

· V případě pokusů o úpravy, opravy či jakékoliv modifikace zařízení, nenese prodejce, dovozce ani výrobce žádnou odpovědnost za vzniklé škody a též může dojít ke ztrátě záruky na měnič. Jakýkoliv zásah do zařízení uživatelem může způsobit vážné škody na zdraví či majetku. Interní opravy smí provádět pouze distributor, výrobce nebo jím pověřené osoby.

 · Je-li měnič v provozu, na výstupu je elektrický proud, proto udržujte mimo dosah dětí. Měnič by měla instalovat a používat pouze osoba starší 15let, případně osoba znalá rizik a nebezpečí plynoucí z jeho nevhodného používání a zapojení.

· Měnič používejte k účelu, pro který je určený, tedy zálohování spotřebičů v domácnosti či průmyslových aplikacích. Jiné použití nebo použití, které není v souladu, může mít vliv na záruku spotřebiče a zodpovědnost za případné škody, které mohou vzniknout, přechází na uživatele.

· Povrchová teplota je vyšší při nepřetržitém provozu

· POZOR: Nebezpečí elektrického šoku. Pokud se měnič přemístí přímo z chladného do teplého prostředí, může dojít ke kondenzaci. Měnič musí být před instalací zcela suchý. Nechte si aklimatizační dobu alespoň dvě hodiny.

· Připojte měnič k zdroji napájení 230V, které je dostatečně chráněno proti nadproudům, zkratům a zemním poruchám jako součást instalace budovy.

· Zemnící vodič musí být uzemněn na zem nebo na jinou určenou zem.

Pokud je vstup do sítě pro váš měnič zapojen napevno, je před připojením k terminálu vedení budovy nezbytné uzemnění.

· Měnič by měl být instalován v blízkosti připojeného zařízení pro snadnou obsluhu. Vyhněte se umístění výrobku v rušné oblasti, kde může být náhodně poškozen.

 · Používejte pouze napájecí kabely certifikované národně uznávanou zkušební laboratoří (NRTL) pro připojení jakéhokoli zařízení k měniči nebo jako napájecí kabel pro modely s pevným zapojením.

· Nikdy nepřipojujte měnič sám do sebe; poškodíte měnič.

· POZOR: Nebezpečí elektrického šoku nebo požáru. Používejte pouze napájecí kabely, které splňují specifikace v tabulce níže pro váš model měniče.

POZOR: Nebezpečí elektrického šoku. Nepřipojujte pevně zařízení k výstupní svorce, když je měnič zapnutý nebo běží z bateriového napájení. Vždy vypněte zdroj napájení, odpojte od zdroje napájení a ujistěte se, že není přítomno žádné napětí, než připojíte pevně měnič nebo jakékoli zařízení k výstupu měniče.

· POZOR: Nebezpečí elektrického šoku. Ověřte, že všechny větvené obvody (síť) a nízkonapěťové (řídící) obvody nejsou pod napětím před instalací kabelů napevno (Platí pro modely 2100W-5000W).

· VAROVÁNÍ: Udržujte výrobek na rovných površích nebo pevně přišroubován na zeď. Výrobek by se mohl stát nestabilním a mohl by se převrátit, pokud by byl skladován nebo přemisťován na nerovném povrchu, což by mohlo způsobit osobní zranění, smrt nebo poškození výrobku.

· VAROVÁNÍ: Nepoužívejte v aplikacích s vysokým rizikem, jako jsou jaderné, lékařské, životně důležité zařízení nebo akvária, nebo poblíž vody nebo ve vlhkém prostředí. Nikdy nepoužívejte měnič MHPOWER | MPU s životně důležitými zařízeními nebo s jakýmkoli zařízením, u kterého lze očekávat, že selhání tohoto zařízení způsobí selhání životně důležitého zařízení nebo významně ovlivní jeho bezpečnost nebo účinnost. Nikdy nepoužívejte tento měnič v přítomnosti hořlavé anestetické směsi se vzduchem, kyslíkem nebo oxidem dusným.

1. 1. PROVOZNÍ INSTRUKCE

· Nikdy neodpojujte kabel uzemňovacího vodiče od měniče nebo svorkovnice budovy, protože by to zrušilo ochranné uzemnění systému měniče a veškerého připojeného zařízení. · Baterie nesou živé napětí i po odpojení od měniče nebo větveného obvodu (sítě).

· Nevytahujte napájecí kabel, když je měnič napájen z AC napájení 230V. Tím dojde k přerušení ochranného uzemnění z měniče. · Zajistěte, aby do měniče nebo svorek baterie nemohla proniknout žádná kapalina ani jiné cizí předměty. Tento měnič nikdy neinstalujte blízko vody, včetně akvárií, bazénů nebo jiných činností s vysokým rizikem tekutých kapalin. · POZOR: Nebezpečí udušení, zadušení, fyzického zranění nebo elektrického úrazu. Nedovolte lidem se sníženou smyslovou, fyzickou nebo duševní schopností, dětem nebo domácím zvířatům hrát si nebo být bez dozoru s obalovým materiálem, plastovými sáčky, baterií, měničem nebo jinými malými částmi záložní sestavy měniče.

· VAROVÁNÍ: Měnič je určen pro přímé zapojení spotřebiče (zátěže), prodlužovací kabely (rozdvojky) vedoucí k připojeným spotřebičům buďto nepoužívejte nebo se snažte jejich délku maximálně omezit. Na výstupu za měničem nevytvářejte žádné samostatné rozvody či nenapojujte rozvodné skříně, které by měly napájet síť spotřebičů. Záložní zdroj nesplňuje technické parametry vhodné k takovému použití. Takový způsob používání je v rozporu s podmínkami použití a výrobce, dovozce ani prodejce nenesou žádnou zodpovědnost za případné škody na zdraví či majetku, které mohou vzniknout.

· POZOR: Kabely napevno vyvedené z měniče sloužící pro připojení vstupu AC a DC nepřerušujte, neprodlužujte a nenastavujte. Jakákoliv jejich úprava či výměna za jiný či delší typ kabelu může mít fatální vliv na používání měniče. Jakoukoliv úpravu kabelů by neměla provádět nekvalifikovaná či neautorizovaná osoba. Výrobce, dovozce ani prodejce nenesou žádnou zodpovědnost za případné škody, které by mohly vzniknout. Navíc takové chování je v rozporu se záručními podmínkami.

1. 2. INSTRUKCE K ÚDRŽBĚ

· POZOR: Nebezpečí elektrického úrazu. Měnič MHPOWER | MPU pracuje s nebezpečnými napětími. Údržbu, opravy nebo výměnu baterií by měli provádět pouze kvalifikovaní servisní technici či proškolené k tomu pověřené osoby.

· POZOR: Nebezpečí elektrického úrazu. I po odpojení jednotky od napájení ze sítě (svorkovnice budovy) jsou součásti uvnitř měniče stále napojeny na baterii, která je potenciálně nebezpečná.

 · Informace pro servis: Před provedením jakéhokoli druhu servisu a/nebo údržby odpojte baterii. Ověřte, že není přítomen žádný proud a že na svorkách kondenzátoru nebo sběrnice BUS neexistuje žádné nebezpečné napětí.

· VAROVÁNÍ: Nebezpečí elektrické energie. Zjistíte-li při údržbě poškození kabelu či konektorů, nepokoušejte se měnit vedení nebo konektory měniče nebo baterie. Pokus o změnu vedení nebo konektorů může způsobit vážné zranění. Úpravy, opravy či výměny částí vedení by měl provádět autorizovaný servis nebo kvalifikovaná osoba splňující požadavky dle lokálních zákonů.

1. 3. BEZPEČNOSTNÍ INSTRUKCE PRO BATERIE

· Záložní zdroj (měnič) je určen k použití pouze s uzavřenými olověnými AGM, zaplavenými nebo gelovými bateriemi, které musí být vhodné k hlubokému vybití

· VAROVÁNÍ: Nepoužívejte baterie na bázi lithia hrozí jejich přebíjení a zničení. Nezapojujte kontakty +/- opačně může to způsobit silné jiskření či úraz elektrickým proudem

· VAROVÁNÍ: Věnujte zvláštní pozornost značení polarity na vnějším bloku svorek baterie a ujistěte se, že je připojena správná polarita baterie. Použití nesprávného konektoru baterie může trvale poškodit zařízení.

· VAROVÁNÍ: Nikdy nevyhazujte baterie do ohně. Baterie mohou explodovat, když jsou vystaveny vysoké teplotě nebo plameni.

· VAROVÁNÍ: Neotevírejte ani neryjte do krytu baterií. Uvolněný elektrolyt je škodlivý pro kůži a oči a může být toxický. Pokud se kyselina rozlije nebo rozšíří na kůži nebo očích, vypláchněte je čerstvou vodou a okamžitě kontaktujte lékaře. · VAROVÁNÍ: Nebezpečí úrazu elektrickým proudem. Baterie mohou představovat riziko úrazu elektrickým proudem a velkého zkratového proudu. Při práci s bateriemi by měly být splněny následující opatření: a) Sundejte si hodinky, prsteny, řetízky a jiné kovové předměty. b) Používejte nářadí s izolovanými rukojeťmi. c) Noste gumové rukavice a boty. d) Noste ochranu očí (bezpečnostní brýle). e) Nenechávejte ležet nářadí a součástky na vrchu krytu měniče či na baterii a poblíž jejích kontaktů +/-. f) Odpojte zdroj nabíjení baterie pro odpojení přívodu elektrické energie k terminálům baterie.

g) Zjistěte, zda na jednom z terminálů baterie není připojeno uzemnění. Pokud je uzemněna, odstraňte zdroj uzemnění. Kontakt s jakoukoli částí uzemněné baterie může způsobit elektrický šok. Pravděpodobnost takového šoku se sníží, pokud se taková uzemnění odstraní při instalaci a údržbě (platí pro zařízení a vzdálené zdroje baterií, které nemají uzemněný napájecí obvod).

· Přebíjení, přehřívání nebo jiné zneužívání baterií může vést k vylití elektrolytu baterií. Uvolněný elektrolyt je škodlivý pro kůži a oči a může být toxický.

· Po skončení životnosti je nutné řádně likvidovat měnič a baterii. Obraťte se na místní recyklační středisko nebo se řiďte místními předpisy pro likvidaci.

1. 4. DALŠÍ OPATŘENÍ

· Změny a úpravy tohoto zařízení, které nebyly výslovně schváleny dovozcem či prodejcem, by mohly zrušit záruku. V takovém případě výrobce, dovozce ani prodejce nenesou odpovědnost za případné způsobené škody.

· Uvnitř měniče nejsou žádné části, které by mohl uživatel opravovat. Nikdy neprovádějte žádné opravy nebo údržbu, pokud ji neprovádí autorizovaný servisní personál.

· Nesprávné používání, provoz, manipulace, zneužívání, nedostatek údržby a/nebo používání měniče nebo připojeného zařízení v rozporu s uživatelskou příručkou nikdy nejsou kryty zárukou.

Návod pro záložní zdroje MHPower - MPU, WPU

Řada: MPU a WPU
