Záložní zdroj MHPower 1200W čistý sínus

Záložní zdroj MHPower 1200W čistý sínus

Záložní zdroj MHPower 1200W, UPS, 1200W, čistý sinus, 12V


Funkce:
Při napájení ze sítě jsou napájeny připojené spotřebiče přímo ze sítě, externí akumulátor je dobíjen, při výpadku sítě zdroj automaticky přepne na měnič napětí, energie je odebírána z akumulátoru, spotřebiče jsou napájeny z měniče. Po obnovení el. energie zdroj automaticky přepne na síť, začne se akumulátor dobíjet.


Technické parametry:

Maximální jmenovitý výkon: 1200W
Maximální kapacita: 1500VA
Napětí baterie 12 V
Nabíjecí proud 20/30 A
Nabíjecí napětí: 13,8V +/- 0,5V
AC vstupní frekvence: 45 Hz ~ 65 Hz
Čas přepnutí na zálohu: 4ms
Spotřeba měniče bez zátěže: max. 1,8A
Rozsah výstupního napětí napěťového regulátoru AVR: Z domácí sítě 204 - 240 V, Měnič 230 V (+ - 3%)
Frekvence na výstupu UPS napětí 50 Hz (+ - 0,5 Hz)
Ochrana proti přetížení (napájení z baterie): V případě přetížení 110% - 130% výkonu dojde do 30 sekund k vypnutí výstupu. Pokud je přetížení větší než 130% dojde k přerušení napájení na výstupu okamžitě.
Ochrana proti přetížení (napájení ze sítě): Přístroj varuje před přetížením až do přepálené pojistky.


Fyzické charakteristiky:

Provozní vlhkost 10% RH ~ 90% RH
Provozní teplota 0 ~ 40 ° C
Rozměr produktu: 390 mm x 220 mm x 280 mm
Rozměry přepravního obalu: 460 mm x 280 mm x 345 mm
Hmotnost produktu: 12 kg
Hmotnost přepravního obalu: 0,75 kg
Hmotnost celkem: 12,75 kg
Barva: černá

Popis produktu:

Doporučujeme tento záložní zdroj pro jeho flexibilní použití. Čistý sinusový výstup. Ideální pro dlouhodobé zálohování.

Maximální trvalý výkon 1200W
Integrovaný  nabíječ 20/30 A max

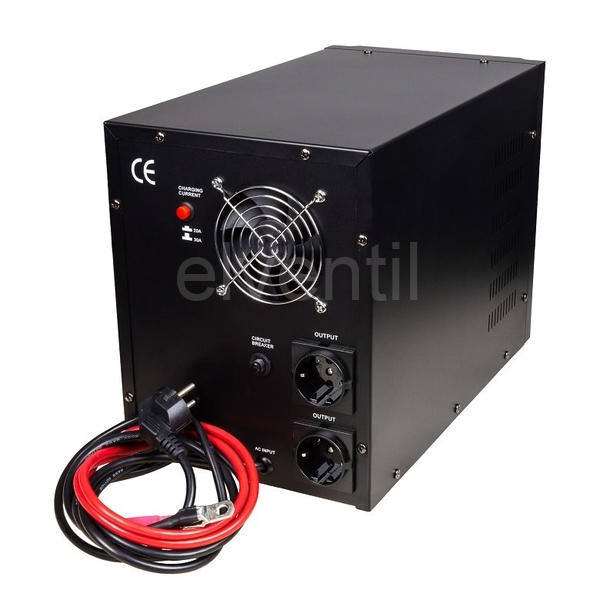

Robustní celokovové provedení
Kabely pro připojení externího akumulátoru 0,8m
Automatické přepnutí při výpadku sítě, automatické dobíjení externího akumulátoru
Pro 12V externí akumulátor 100-200Ah
Podporované baterie: GEL, AGM, klasické zaplavené
Nepodporované baterie: Li-on, Li-Pol, LiFePO atd.
Kompaktní rozměry

POZOR! Záložní zdroj (UPS) funguje pouze tehdy, když je připojen k externí baterii. Neměl by být používán bez připojení baterie. Po připojení akumulátoru, zapojte hlavní napájecí kabel do zásuvky (230V, 50 Hz) s uzemněním do sítě. Na zadní straně zdroje připojíte zařízení, které chcete, aby fungovalo při výpadku napájení. Postupujte podle následujícího pořadí: připojte baterii, připojte hlavní napájení a potom připojte spotřebič (zařízení) k záložnímu zdroji (UPS). Pro zapnutí nebo vypnutí AC zátěže (zásuvek pro spotřebič), tak stiskněte a podržte tlačítko napájení (ON / OFF) pod dobu cca 2 sekund.

V případě výpadku elektrické energie nebo pokud nejsou její parametry v normálním rozmezí, tak se záložní zdroj (UPS) automaticky přepne na baterii. Přepnutí záložního zdroje na baterii se zobrazí na displeji záložního zdroje (UPS). Zařízení (UPS) oznamuje přepnutí záložního zdroje (UPS) na baterii i zvukovým signálem.

Příklady použití a doby zálohování, stáří baterie do dvou let. :

Orientační doba zálohy pro spotřebu 100W:
záložní zdroj (UPS) s baterií 65 Ah bude pracovat 6,5 hodiny.
záložní zdroj (UPS) s baterií 120 Ah bude pracovat 12 hodin.
záložní zdroj (UPS) s baterií 150 Ah bude pracovat 15 hodin.


Orientační doba zálohy pro spotřebu 200W:
záložní zdroj (UPS) s baterií 65 Ah bude pracovat 3,25 hodiny.
záložní zdroj (UPS) s baterií 120 Ah bude pracovat 6 hodin.
záložní zdroj (UPS) s baterií 150 Ah bude pracovat 7,5 hodin.


Orientační doba zálohy pro spotřebu 300W:
záložní zdroj (UPS) s baterií 65 Ah bude pracovat 2,15 hodiny.
záložní zdroj (UPS) s baterií 120 Ah bude pracovat 4 hodiny.
záložní zdroj (UPS) s baterií 150 Ah bude pracovat 5 hodin.

POZOR - Na výstupu zdroje nesmí být připojena zastaralá síť TN-C!

UPOZORNĚNÍ:

Zásuvka po vypnutí rozpojí nulový vodič. Norma ČSN 33 2000-4-46 umožňuje v pevných zásuvkách zapojení pracovního vodiče na obou stranách, nicméně je v ČR standardem zapojovat "fázi" vlevo. V takovém případě to znamená, že i po vypnutí této zásuvky bude v levé zdířce stále neodpojená fáze. Z tohoto důvodu není možné používat podobné zásuvky pro bezpečné odpojení spotřebiče. V případě jakékoliv manipulace se spotřebičem, která by mohla způsobit úraz elektrickým proudem, spotřebič fyzicky odpojte ze zásuvky.

Jak na výběr záložního zdroje

Je třeba rozlišit, o jaký typ spotrebiče se jedná, a podle toho stanovit správný výkon záložního zdroje!
- asynchronní motory (oběhová čerpadla, okružní pily, frézky, malé soustruhy apod.). Výkon měniče by měl být 6 - 8x vyšší než je trvalý max. provozní příkon spotřebiče.
- motory s komutátorem (ruční elektrické nářadí, jako vrtačky, flexy, ruční okružní pily, brusky, dále vysavače apod.). Výkon měniče by měl být 2,5 - 3x vyšší než trvalý provozní příkon připojovaného spotřebiče.
- spotřebiče se spínaným napájecím zdrojem (notebooky, PC, servery, nabíječky apod.) - výkon měniče by měl být ideálně 2x vyšší než je trvalý příkon spotřebiče
- lednice a mrazáky, spotřebiče s kompresorem - na základě získaných zkušeností uživatelů bylo zjištěno, že ideální výkon měniče by měl být 15 - 20x vyšší než příkon spotřebiče. Tedy pro 100W lednici se doporučuje min. 1500W měnič. Důvodem je kompresor, který má při náběhu vysoké startovací/rázové proudy po relativně dlouhou dobu, na což již výkonová špička měniče není schopna reagovat.

Záložní zdroj MHPower

Kod výrobce: MPU-1200-12
