Záložní zdroj 500W pro čerpadlo s baterií 65Ah

Záložní zdroj 500W pro čerpadlo s baterií 65Ah

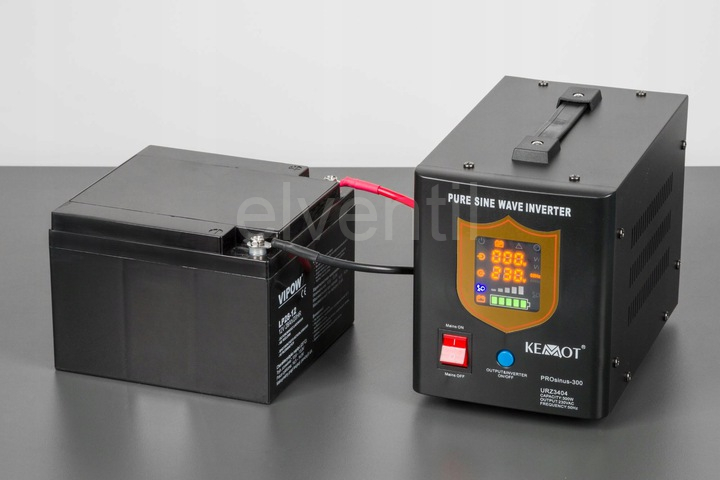

Záložní zdroj s čistým sínusovým výstupem pro krb, kotel, oběhové čerpadlo KEMOT 500W s externí bateríí 12V 65Ah ( SET záložního zdroje s baterií )

Kemot záložní zdroj 500W pro oběhová čerpadla

Chraňte svůj majetek kvalitním záložním zdroj  s baterií s dostatečnou kapacitou.

Jak vybrat záložní zdroj:

Asynchronní motory (oběhová čerpadla, okružní pily, frézky, malé soustruhy apod.). Výkon záložního zdroje by měl být 6-8x vyšší než je trvalý max. provozní příkon spotřebiče ( uvedeno obvykle na štítku nebo v návodu spotřebiče ).

motory s komutátorem (ruční elektrické nářadí, jako vrtačky, flexy, ruční okružní pily, brusky, dále vysavače apod.). Výkon záložního zdroje by měl být 2,5 - 3x vyšší než trvalý provozní příkon připojovaného spotřebiče ( uvedeno obvykle na štítku nebo v návodu spotřebiče ).

- spotřebiče se spínaným napájecím zdrojem (notebooky, PC, servery, nabíječky apod.) - výkon záložního zdroje by měl být ideálně 2x vyšší než je trvalý příkon spotřebiče

Záložní zdroj 500W pro zálohování oběhových čerpadel. Záložní zdroj KEMOT s čistým sínusovým výstupem a ochranou proti přetížení.

Záložní zdroj KEMOT 500W s čistým sinusovým průběhem a funkcí nabíjení.

Čistý sinusový průběh výstupního napětí (napájení zátěže) zařízení poskytuje stabilní provoz bez přehřátí i při napájení indukčních zátěží jako jsou čerpadla nebo ventilátory. Pomocí 12V akumulátoru poskytuje kompletní nepřerušované napájení 230 V AC. Záložní zdroj disponuje ochranou akumulátoru před přetížením, zkratem, přepětím a přehřátím.

Záložní zdroj je určen pro zátěže s jmenovitým napětím 230 V AC a výkonem 500W:

• Čerpadla ústředního topení

• Indukční pumpy

• Čerpadla pro krby

• Automatické zařízení pro tepelné konvektory

• Ostatní zařízení s výkonem do 500W (800W špička)

Zařízení může pracovat ve třech režimech:

• Nouzový zdroj napájení s funkcí nabíjení - mění stejnosměrné napětí 12V z externí baterie na 230V AC a a zároveň dobíjí externí baterii

• Jako usměrňovač - nabíjí externí baterii (zařízení musí být připojeno k napájení 230V AC)

• Jako měnič - mění stejnosměrné napětí 12 V DC z externí baterie na napětí 230V AC

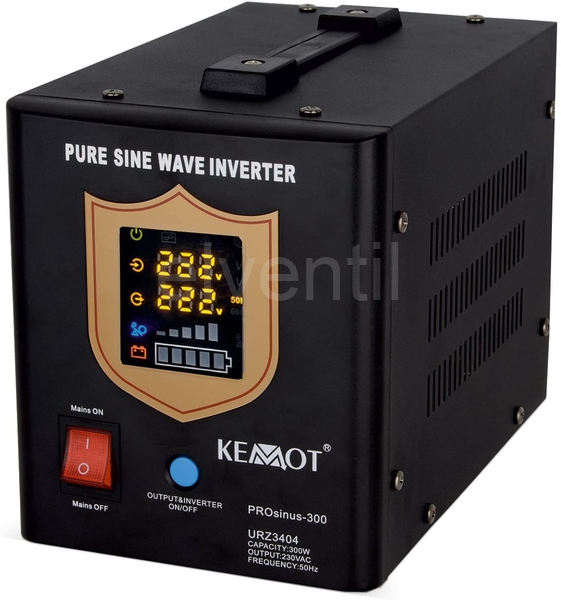

Záložní zdroj je vybaven jasným a přehledným LED displejem s ukazateli aktuálního stavu:

• Napájení

• Vstupního napětí

• Výstupního napětí a frekvence

• Úroveň zatížení

• Úroveň nabití baterie

Technické parametry

• Jmenovitý výkon:500W

• Typ baterie:12V DC

• Maximální napětí akumulátoru:15V DC

• Rozsah vstupního napětí:180 - 275V AC

• Vstupní frekvence:45 - 60 Hz

• Rozsah výstupního napětí:230 V AC +/- 8%

• Výstupní frekvence:50 / 60Hz +/- 0,5 Hz

• Tvar výstupního napětí:čistá sinusoida

• Výstup: účinnost:> = 85% (DC AC)

• Nabíjení baterie:max. 10A

• Doba přepnutí:<= 4ms

• Ochrany:před přetížením, zkratem, přepětím, příliš vysokým a nízkým napětím

• Provozní teplota:0 - 40 ° C

• Provozní vlhkost:10-90%

• Hmotnost:4,6 kg

• Rozměry:14,5x18x24 cm

Zásuvka po vypnutí rozpojí nulový vodič. Norma ČSN 33 2000-4-46 umožňuje v pevných zásuvkách zapojení pracovního vodiče na obou stranách, nicméně je v ČR standardem zapojovat "fázi" vlevo. V takovém případě to znamená, že i po vypnutí této zásuvky bude v levé zdířce stále neodpojená fáze. Z tohoto důvodu není možné používat podobné zásuvky pro bezpečné odpojení spotřebiče. V případě jakékoliv manipulace se spotřebičem, která by mohla způsobit úraz elektrickým proudem, spotřebič fyzicky odpojte ze zásuvky.

POZOR - Na výstupu zdroje nesmí být připojena zastaralá síť TN-C !

U všech náhradních zdrojů výrobce KEMOT je nutné dodržet připojení sítě TN-S na výstupu zdroje (směrem k zálohovanému spotřebiči).

To znamená tři vodiče, nesmí dojít ke spojení pracovního (tzv. nulák) a ochraného vodiče (tzv. zem/kostra).

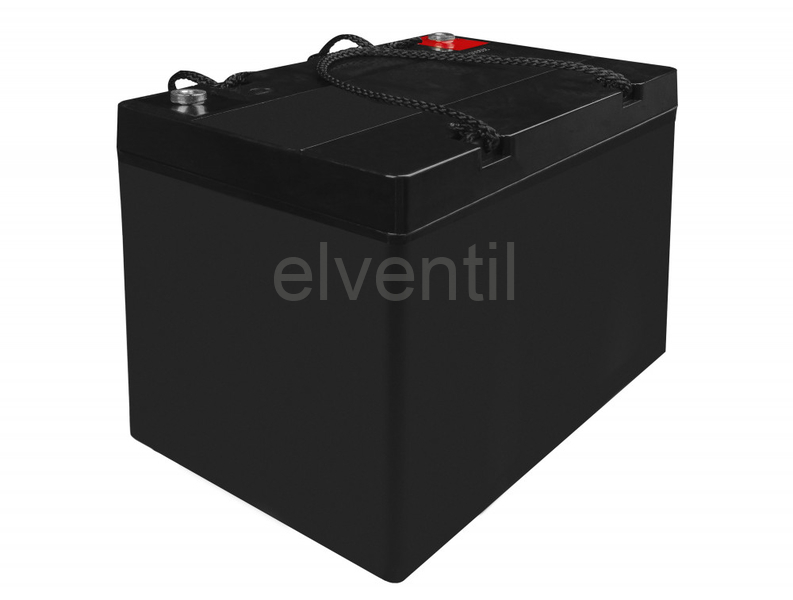

Olověná baterie VRLA 65Ah

Baterie konstrukce MHPower, Green Cell mají mnoho výhod, např.: dlouhou životnost, nádoba je konstruována z mnohem pevnějších materiálů (jsou zde větší tlaky), je výborně otřesuvzdorná ze všech známých konstrukcí baterií, má větší výkon v poměru k velikosti a tedy i širší aplikaci jako startovací baterie.

Výhodou baterie, která je takto vyrobena, je skutečnost, že může pracovat v jakékoliv poloze (nic se z ní nevylije) což je důležité např. v lodním provozu, a vůbec v provozu, kde je tekutý elektrolyt velkým nepřítelem. (otřesy, náklony apod.).

Technické parametry:
Napětí:   12V
Kapacita:   65Ah
VRLA AGM
Rozměry: 350 × 167 × 174mm
Hmotnost:   21Kg
Rozměr konektoru: M8 (šrouby, podložky jsou součástí baterie)
Typ kontaktu: T3


Vnitřní odpor (plně nabitá baterie, 25 ° C): 6.3 mOhm
Vliv teploty na kapacitu:

40 ° C: 102%
25 ° C: 100%
0 ° C: 85%
-15 ° C: 65%
Automatické vybití (25 stupňů C):

Kapacita po 3 měsících skladování: 91%
Kapacita po 6 měsících skladování: 82%
Kapacita po 9 měsících skladování: 64%

Baterie vyrobena technologií AGM (Absorbed Glass Mat). Je bezúdržbová, hermeticky uzavřená a může pracovat v jakékoli poloze.
Akumulátor MHPower je vhodný jako náhradní baterie pro elektronické systémy - EZS, EPS, UPS, záložní systémy výtahů, pro záložní zdroje, solární systémy. Dále je vhodný pro telekomunikace, záložní svítidla, výstražná mobilní a signalizační zařízení.

MONTÁŽ

Pozor: Vzhledem k riziku spojenému s případným nesprávným připojením zařízení doporučujeme, aby montáž záložního zdroje prováděla kvalifikovaná osoba.

OBSLUHA

Před připojením k napájení se ujistěte, že:
• zařízení bylo umístěno v místě s adekvátní cirkulací vzduchu
• je správně uzemněno
• tlačítko síťového napájení je nastaveno do polohy OFF

Pozor:

• Po připojení zařízení k napájení budou výstupy napájení pracovat pod napětím - a to i tehdy, když je zařízení vypnuto.
• Zařízení je určeno pro zálohování čerpadel s příkonem do 50W.
• Nepoužívejte záložní zdroj pro jiná než doporučená zařízení.

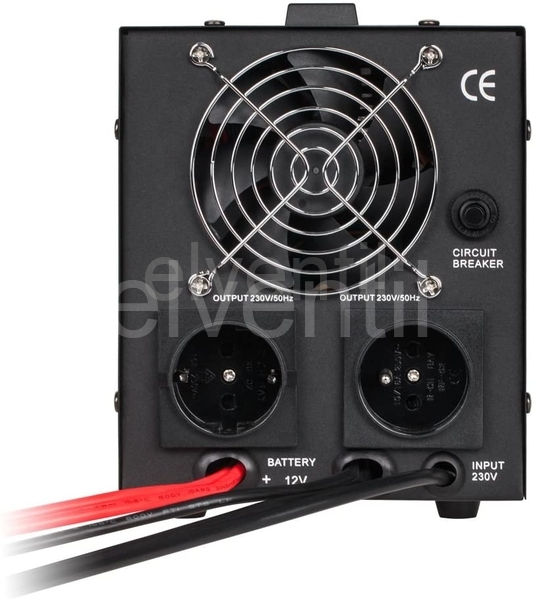

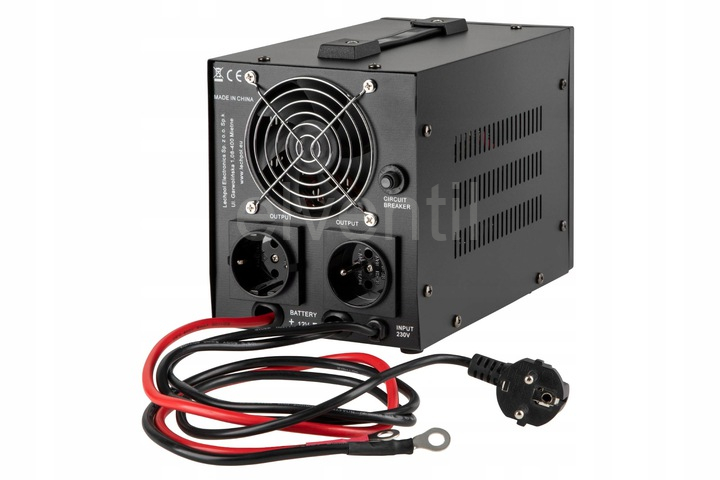

Připojení akumulátoru:

Pozor: Před připojením k akumulátoru se ujistěte, zda je zařízení vypnuto.
Červený konektor musíte připojit ke kladnému pólu akumulátoru (označenému symbolem +) a černý k zápornému (označenému symbolem -). Záměna vodičů znemožní zařízení správně pracovat a může vést k jeho poškození.

Důležité!
Přetížení zařízení bude signalizovat zvukový alarm. V takovém případě zmenšete zatížení zařízení a opět spusťte záložní zdroj.

Zvuková signalizace
• Čtyři zvukové signály: ztráta síťového napájení; automatický přechod na nouzové napájení.
• Zvukový signál s intervalem 1 vteřiny: nízká úroveň nabití akumulátoru nebo přetížení.
• Rychlé zvukové signály: Nesprávné fungování zařízení, porucha.

Vypínání
• Musíte odpojit externí zařízení,
• Následně vypnout měnič zmáčknutím vypínače záložního zdroje,
• Nastavit vypínač napájení zařízení do polohy MAINS OFF („0”),
• Ujistit se, zda se všechny vypínače nacházejí v poloze OFF (vypnuto) a odpojte akumulátor.


Pozor:
ve standardních provozních podmínkách musíte pravidelně kontrolovat stav akumulátoru (každých 4-6 měsíců). Vybijte ho a následně zcela nabijte.

SKLADOVÁNÍ
Pokud akumulátor není delší dobu používán, musíte ho opět nabíjet každé 4 měsíce po dobu 12 hodin (pokud je teplota skladování nižší než 25° C). Pokud je teplota skladování vyšší než 25° C, musíte akumulátor nabíjet každé 2 měsíce po dobu nejméně 12 hodin.

ČIŠTĚNÍ
Zařízení můžete čistit měkkým, suchým hadříkem, bez použití chemických prostředků nebo detergentů. Před čištěním se ujistěte, zda je zařízení vypnuto a odpojeno od zdrojů napájení.

UPOZORNĚNÍ:

Zásuvka po vypnutí rozpojí nulový vodič. Norma ČSN 33 2000-4-46 umožňuje v pevných zásuvkách zapojení pracovního vodiče na obou stranách, nicméně je v ČR standardem zapojovat "fázi" vlevo. V takovém případě to znamená, že i po vypnutí této zásuvky bude v levé zdířce stále neodpojená fáze. Z tohoto důvodu není možné používat podobné zásuvky pro bezpečné odpojení spotřebiče. V případě jakékoliv manipulace se spotřebičem, která by mohla způsobit úraz elektrickým proudem, spotřebič fyzicky odpojte ze zásuvky.
