Solární sestava Victron Energy 90Wp pro karavan
Představujeme vám solární sestavu Victron Energy 90Wp pro karavan. Tento pečlivě navržený solární systém má optimalizovanou konstrukci a výkon 90 Wp, je tedy ideální pro vaše karavany a obytné vozy a umožňují vám užívat si pohodlí domova, i když jste daleko od civilizace.
S touto solární sestavou Victron Energy nebudete nikdy muset dělat kompromisy mezi objevováním krás přírody a pohodlím moderního života. Díky systému pracujícímu s napětím baterie 12V je instalace hladká a bezproblémová, což vám umožní rychle se vrátit k tomu, co vás na cestách baví nejvíce. Už žádné hledání nabíjecích stanic nebo obav z vybité baterie. Se solární sestavou Victron Energy 90Wp pro karavan si užijete neomezenou svobodu a nezávislost, kdekoliv se rozhodnete zakotvit.

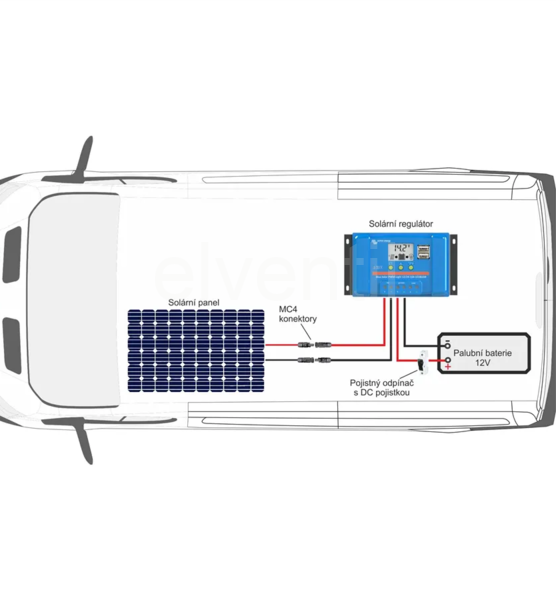

Sestava obsahuje:
- 1x Solární panel Victron Energy 90Wp/12V (rozměry 780x668x30mm)
- 1x PWM solární regulátor Victron Energy LCD&USB 10A
- 1x Sada kabelů 6 mm2 vč. nalisovaných konektorů MC4 - délka 15 m
Jaké množství energie je schopen tento solární systém s výkonem 90Wp vygenerovat za optimálních slunečních podmínek v České republice?
- jaro cca 227 Wh/den
- léto cca 313 Wh/den
- podzim cca 226 Wh/den
- zima cca 47 Wh/den
Solární regulátor PWM Victron Energy LCD&USB 10A
Solární regulátor Victron Energy LCD&USB 10A zajistí plně automatický provoz systému a je vybaven přehledným integrovaným LCD displejem, který nabízí užitečné informace o fungování celého systému. Na přední straně solárního regulátoru se navíc nacházejí dva USB výstupy, které jsou ideální pro nabíjení mobilních telefonů. Po instalaci si můžete vybrat z čtyř přednastavených typů baterií: AGM, GEL, kapalinové nebo LiFePO4.
Připojovací kabely
V balení najdete také sadu dvou 15 metrů dlouhých kabelů o průřezu 6 mm2, které jsou na koncích vybaveny MC4 konektory pro snadné připojení k solárnímu panelu. Elektrikář provádějící instalaci opatří konce kabelů směřujících k solárnímu regulátoru dutinkami a příslušným DC jištěním. Pro finální instalaci bude potřeba, aby elektrikář opatřil konce kabelů směřující do solárního regulátoru dutinkami a na straně baterie je zakončil vhodnými kabelovými oky, v závislosti na typu baterie.
Tento set nezahrnuje baterii. Pokud ve vašem karavanu nemáte palubní baterii, navrhujeme vybrat si z naší nabídky baterii typu AGM/GEL s uzavřenou konstrukcí. Pro montáž panelu na střechu karavanu doporučujeme využít set plastových rohových úchytů, které nejsou součástí tohoto balení.
Vhodné baterie naleznete zde
Vhdné držáky solárních panelů naleznete zde
Diskuze je prázdná.
přidat příspěvek do diskuze
K produktu zatím nikdo recenzi nenapsal
Solární panel Victron Energy 90Wp/12V
Solární polykrystalický panel BlueSolar 90Wp-12V series 4a se špičkovým výkonem 90Wp, pro systémy s pracovním napětím 12V.
Hlavní charakteristika:
- nízký součinitel závislosti napětí na teplotě zvyšuje účinnost provozu při vysokých teplotách
- mimořádný výkon při slabé intenzitě osvětlení a vysoká citlivost na světlo v celém slunečním spektru
- 25letá omezená záruka na výstupní výkon a provozní parametry (10 let 90% + 25 let 80% výstupního výkonu)
- uzavřená vodotěsná multifunní propojovací skříňka poskytuje vysokou úroveň bezpečnosti
- výkonné překlenovací (by-pass) diody omezují pokles výkonu při zastínění
- robustní rám z anodizovaného hliníku usnadňuje střešní montáž panelů do nejrůznějších montážních systémů
- vysoce průzračné temperované sklo nejvyšší kvality vykazuje zvýšenou tuhost a odolnost proti nárazům
- předzapojený systém rychlého připojení s konektory typu MC4
- pokročilý systém zapouzdření z materiálu EVA (etylénvinylacetát) s třívrstvou ochrannou fólií splňuje nejpřísnější požadavky na bezpečnost zařízení vysokého napětí
Základní technické parametry:
- Provozní napětí: 12V
- Špičkový výkon: 90W
- Rozměry: 780x668x30
- Váha: 6,1 kg
- Připojení: solární panel je vybaven dvěma kabely zapojenými do svorkovnice na zadní straně. Kabely jsou cca 90cm dlouhé a jsou zakončené konektory MC4.
PWM solární regulátor Victron Energy BlueSolar-LCD&USB 10A
Svou konstrukcí je určen pro malé ostrovní solární systémy. Pro nabíjení 12V baterie musí mít solární panel 36 článků, nebo pro nabíjení baterie 24V musí mít panel 72 článků a maximálním proud do 10A.
Při 12V baterii lze připojit maximálně panel o výkonu do 120Wp.
Při 24V baterii lze připojit maximálně panel o výkonu do 240Wp (dva panely 175Wp zapojené do série).
Výhodou je velmi jednoduchá a nenáročná instalace a spolehlivý provoz.
Vestavěný přehledný LCD displej
Pro sledování stavu a nastavení parametrů.
.jpg)
Napájení DC spotřebičů
Nadměrnému vybití akumulátoru lze zabránit připojením všech DC zátěží na DC výstup regulátoru (svorka vpravo).
DC výstup odpojí zátěž, když je baterie vybitá na přednastavené napětí. Opětovně automaticky zátěž připojí, jakmile dojde k alespoň částečnému dobití baterie.
Připojovací a odpojovací napětí jsou nastavitelná.
Na DC výstup nepřipojujte měnič napětí – ten připojte přímo k baterii.
Programovatelný algoritmus nabíjení baterie
Předprogramované algoritmy pro olověné baterie AGM, GEL, kapalinové nebo LiFePO4 (pouze baterie s interním BMS)
Dva 5 voltové USB výstupy
USB výstup můžete jednoduše využít např. pro nabití Vašeho mobilního telefonu apod.
Maximální proud (oba výstupy v kombinaci): 2A
Jednoduchá instalace

1. Připojte baterii - plus a mínus.
2. Připojte solární pole - plus a mínus.
3. Připojte zátěž - plus a mínus.
Při odinstalaci platí opačné pořadí.
Nedodržení tohoto pořadí může poškodit regulátor nabíjení BlueSolar PWM!
1. Před první instalací se ujistěte, že je baterie nabitá.
2. Kabel k baterii by měl být co nejkratší, aby se minimalizovaly ztráty.
3. Regulátor je vhodný pouze pro olověné a LiFePO4 baterie.
4. Regulátor nabíjení je vhodný pouze pro regulaci solárních panelů. Nikdy
nepřipojujte jiný nabíjecí zdroj do solárního regulátoru.
Podrobné technické informace naleznete v přiloženém technickém listu a návodu.
Parametry
Zobrazení |
Integrovaný displej: |
Ano |
Bezdrátové vlastnosti |
Integrovaný Bluetooth: |
Ne |
Rozhraní a konektory |
Svorkovnice: |
Max. 6mm2 |
Komunikační port: |
Ne |
USB: |
Ano |
Napájení |
Jmenovité napětí [V]: |
12, 24 |
Max. vstupní napětí [V]: |
55 |
Max. vstupní proud [A]: |
10 |
Fyzické charakteristiky |
Provedení: |
Na zeď |
Stupeň krytí: |
IP20 |
Použití: |
Vnitřní |
Provozní teplota [°C]: |
-35 až 60 |
Hmotnost [g]: |
150 |
Šířka [mm]: |
169 |
Výška [mm]: |
96 |
Hloubka [mm]: |
36 |
Obecné |
Technologie: |
PWM |
Typ baterie: |
AGM, Lithiová, Gelové, Zaplavené |
Solární kabel s konektory MC4 kompatibilní 15m
Solární kabel s průřezem 6mm2 a celkovou délkou 15m. Na koncích kabelu je nalisovaný konektor MC4 kompatibilní (1x + konektor a 1x - konektor).
Technické parametry:
- celková délka: 15m
- průřez vodiče: 6mm2
- váha 0,86kg
- jmenovité napětí konektoru: 1500VDC
- jmenovitý proud konektoru: 41A
- odpor kontaktu: ≤0,5mΩ
- stupeň ochrany: IP68
- teplotní rozsah: —40℃~+85℃
POZOR: Veškeré instalace fotovoltaických systémů smí provádět pouze osoba s odbornou elektrokvalifikací a oprávněním pro montáž. Neodborná instalace může mít za následek poškození zdraví, nebo majetku a dále může být rozhodující při případných reklamacích.
