Solární sestava Victron Energy 175Wp ostrovní

Solární sestava Victron Energy 175Wp ostrovní

Představte si neomezenou svobodu a nezávislost tam, kde elektrická energie dosud nebyla. S naší ostrovní solární sestavou Victron Energy 175Wp se toto změní. Tato sestava je navržena s ohledem na ty, kteří hledají spolehlivou a udržitelnou alternativu k tradičním zdrojům energie. Ať už se jedná o chatu v odlehlé oblasti, malý venkovský dům, nebo dokonce mobilní domov, naše solární sestava zajišťuje, že budete mít energii vždy kdykoliv a kdekoliv.

Naše ostrovní solární sestava 175Wp byla pečlivě navržena tak, aby splňovala potřeby těch, kteří hledají spolehlivé a efektivní řešení pro získání energie na místech, kde připojení k elektrické síti není možné. S využitím nejmodernějších technologií a materiálů, tento systém nabízí vynikající výkon a dlouhodobou odolnost proti různým povětrnostním podmínkám.

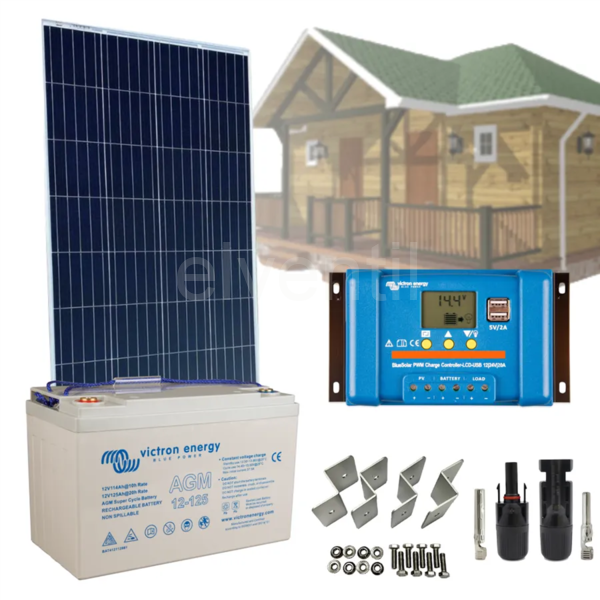

Sestava obsahuje:

• 1x Solární panel Victron Energy 175Wp/12V (rozměry 1485x668x30mm)
• 1x PWM solární regulátor Victron Energy LCD&USB 20A
• 1x Solární baterie Victron Energy AGM Super Cycle 125Ah
• 1x Konektory MC4 original - pár
• 1x Sada držáků pro uchycení panelu ALU

Sestava neobsahuje baterii

Jaké množství energie je schopen tento solární systém s výkonem 175Wp vygenerovat za optimálních slunečních podmínek v České republice?

• jaro cca 441 Wh/den
• léto cca 608 Wh/den
• podzim cca 441 Wh/den
• zima cca 91 Wh/den

Solární regulátor PWM Victron Energy LCD&USB 20A
Solární regulátor Victron Energy LCD&USB 20A zajistí plně automatický provoz systému a je vybaven přehledným integrovaným LCD displejem, který nabízí užitečné informace o fungování celého systému. Na přední straně solárního regulátoru se navíc nacházejí dva USB výstupy, které jsou ideální pro nabíjení mobilních telefonů. Po instalaci si můžete vybrat z čtyř přednastavených typů baterií: AGM, GEL, kapalinové nebo LiFePO4.

Solární sestava nezahrnuje kabely pro propojení regulátoru s panelem a svorky či oka pro spojení s baterií, ani jistící prvky, které jsou nezbytné pro dokončení systému tak, aby byl plně funkční. Veškeré instalace fotovoltaických systémů smí provádět pouze osoba s odbornou elektrokvalifikací a oprávněním pro montáž.

Solární panel Victron Energy 175Wp/12V

Solární polykrystalický panel BlueSolar 175Wp-12V series 4a se špičkovým výkonem 175Wp, pro systémy s pracovním napětím 12V.

Hlavní charakteristika:

• nízký součinitel závislosti napětí na teplotě zvyšuje účinnost provozu při vysokých teplotách
• mimořádný výkon při slabé intenzitě osvětlení a vysoká citlivost na světlo v celém slunečním spektru
• 25letá omezená záruka na výstupní výkon a provozní parametry (10 let 90% + 25 let 80% výstupního výkonu)
• uzavřená vodotěsná multifunní propojovací skříňka poskytuje vysokou úroveň bezpečnosti
• výkonné překlenovací (by-pass) diody omezují pokles výkonu při zastínění
• robustní rám z anodizovaného hliníku usnadňuje střešní montáž panelů do nejrůznějších montážních systémů
• vysoce průzračné temperované sklo nejvyšší kvality vykazuje zvýšenou tuhost a odolnost proti nárazům
• předzapojený systém rychlého připojení s konektory typu MC4
• pokročilý systém zapouzdření z materiálu EVA (etylénvinylacetát) s třívrstvou ochrannou fólií splňuje nejpřísnější požadavky na bezpečnost zařízení vysokého napětí

Základní technické parametry:

• Provozní napětí: 12V
• Špičkový výkon: 175W
• Rozměry: 1485x668x30mm
• Váha: 11 kg
• Připojení: solární panel je vybaven dvěma kabely zapojenými do svorkovnice na zadní straně. Kabely jsou cca 90cm dlouhé a jsou zakončené konektory MC4 kompatibilní

PWM solární regulátor Victron Energy BlueSolar-LCD&USB 20A

Svou konstrukcí je určen pro malé ostrovní solární systémy. Pro nabíjení 12V baterie musí mít solární panel 36 článků, nebo pro nabíjení baterie 24V musí mít panel 72 článků a maximálním proud do 20A.

Při 12V baterii lze připojit maximálně panel o výkonu do 240Wp paralelní zapojení.

Při 24V baterii lze připojit maximálně panel o výkonu do 480Wp (dva panely 175Wp zapojené do série dvě paralelní větve)

Výhodou je velmi jednoduchá a nenáročná instalace a spolehlivý provoz.

Vestavěný přehledný LCD displej

Pro sledování stavu a nastavení parametrů.

Napájení DC spotřebičů

Nadměrnému vybití akumulátoru lze zabránit připojením všech DC zátěží na DC výstup regulátoru (svorka vpravo).

DC výstup odpojí zátěž, když je baterie vybitá na přednastavené napětí. Opětovně automaticky zátěž připojí, jakmile dojde k alespoň částečnému dobití baterie.

Připojovací a odpojovací napětí jsou nastavitelná.

Na DC výstup nepřipojujte měnič napětí – ten připojte přímo k baterii.

Programovatelný algoritmus nabíjení baterie

Předprogramované algoritmy pro olověné baterie AGM, GEL, kapalinové nebo LiFePO4 (pouze baterie s interním BMS)

Dva 5 voltové USB výstupy

USB výstup můžete jednoduše využít např. pro nabití Vašeho mobilního telefonu apod.

Maximální proud (oba výstupy v kombinaci): 2A

Jednoduchá instalace

1. Připojte baterii - plus a mínus.

2. Připojte solární pole - plus a mínus.

3. Připojte zátěž - plus a mínus.

Při odinstalaci platí opačné pořadí.

Nedodržení tohoto pořadí může poškodit regulátor nabíjení BlueSolar PWM!

1. Před první instalací se ujistěte, že je baterie nabitá.

2. Kabel k baterii by měl být co nejkratší, aby se minimalizovaly ztráty.

3. Regulátor je vhodný pouze pro olověné a LiFePO4 baterie.

4. Regulátor nabíjení je vhodný pouze pro regulaci solárních panelů. Nikdy

nepřipojujte jiný nabíjecí zdroj do solárního regulátoru.

Podrobné technické informace naleznete v přiloženém technickém listu a návodu.
