Solární sestava SOLARFAM 180Wp ostrovní

Solární sestava SOLARFAM 180Wp ostrovní

Představte si neomezenou svobodu a nezávislost tam, kde elektrická energie dosud nebyla. S naší ostrovní solární sestavou SOLARFAM 180Wp se toto změní. Tato sestava je navržena s ohledem na ty, kteří hledají spolehlivou a udržitelnou alternativu k tradičním zdrojům energie. Ať už se jedná o chatu v odlehlé oblasti, malý venkovský dům, nebo dokonce mobilní domov, naše solární sestava zajišťuje, že budete mít energii vždy kdykoliv a kdekoliv.

Naše ostrovní solární sestava 180Wp byla pečlivě navržena tak, aby splňovala potřeby těch, kteří hledají spolehlivé a efektivní řešení pro získání energie na místech, kde připojení k elektrické síti není možné. S využitím nejmodernějších technologií a materiálů, tento systém nabízí vynikající výkon a dlouhodobou odolnost proti různým povětrnostním podmínkám.

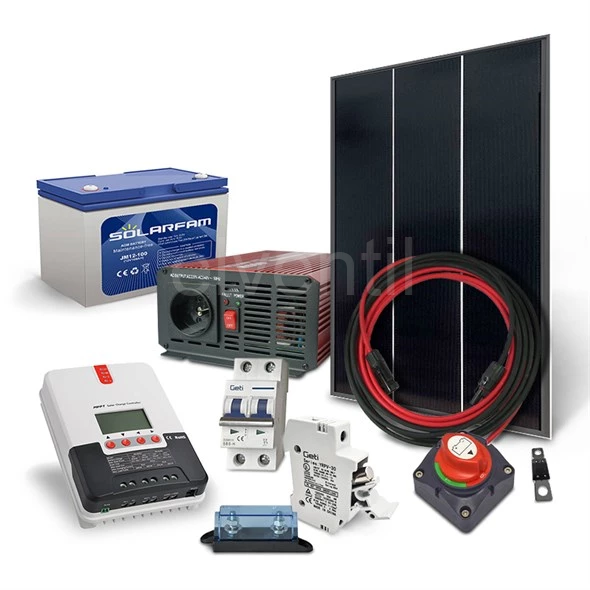

Sestava obsahuje:

• 1x Solární panel 12V/180W monokrystalický shingle černý rám 1230x705x30mm
• 1x Solární regulátor MPPT Carspa MH-R2420, 12/24V, 20A
• 1x DC jistič 16A dvoupólový GETI GF-J01
• 1x Pojistný odpínač 32A GETI GF-F03
• 1x Bateriový odpojovač GETI GF-S01
• 1x Solární kabely SOLARFAM 2x10.0M-4mm2 červený-černý
• 1x Měnič napětí CARSPA P600 12V/230V 600W čistá sinusovka USB
• 1x Držák pro pojistky Victron MEGA
• 1x Pojistka MEGA pro fotovoltaické systémy 100A/32V
• 1x Baterie Pb uhlíková 12V 100Ah Ultimatron pro soláry

Jaké množství energie je schopen tento solární systém s výkonem 180Wp vygenerovat za optimálních slunečních podmínek v České republice?

• jaro cca 454 Wh/den
• léto cca 626 Wh/den
• podzim cca 454 Wh/den
• zima cca 94 Wh/den

Solární regulátor MPPT Carspa, 12/24V, 20A

Profesionální MPPT regulátor je navržen pro nabíjení baterií 12 / 24 V, včetně olověných a LiFePO4 typů, pomocí solární energie. Ve srovnání s méně efektivními PWM regulátory, které jsou levnější, dosahují MPPT regulátory výrazně vyšší efektivity (až 98%) a umožňují využít solární panely na maximum. Jsou kompatibilní s uzavřenými bateriemi AGM, GEL a LiFePO4, přičemž napětí je rozpoznáváno automaticky. Díky přehlednému displeji lze snadno sledovat údaje jako napětí solárních panelů a baterie, nabíjecí proud, stav nabití, odběr proudu zátěží, teplotu nebo chybové kódy v případě poruch. K regulátoru je také přiložen termočlánek pro teplotní kompenzaci nabíjení.

10m kabely

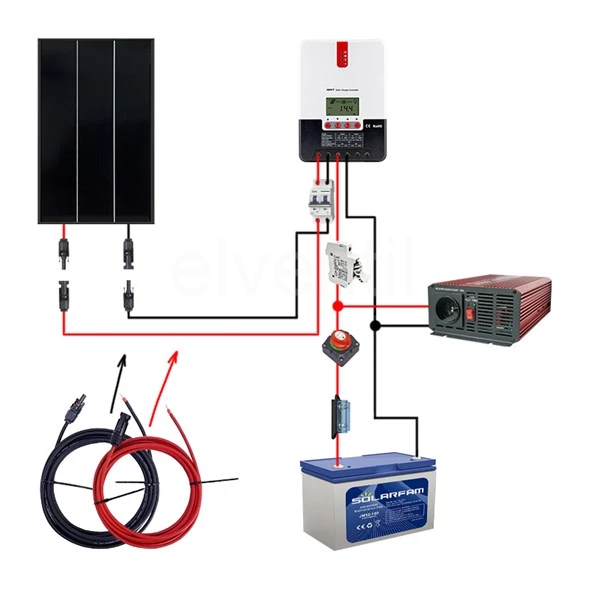

Sada obsahuje dva kabely o délce 10 metrů. Kabely jsou na obou koncích opatřeny MC4 konektory, které se používají k připojení k solárnímu panelu. Kabely budou rovněž použity pro spojení solárního regulátoru s baterií. Měnič je vybaven napájecími DC kabely se svorkami. Instalujte pojistný odpínač k fotovoltaickému panelu na kladný kabel mezi panely a regulátor. Instalujte pojistný odpínač k akumulátoru na kladný kabel co nejblíže akumulátoru. Instalujte pojistný odpínač k měniči na kladný napájecí kabel měniče.

Měnič se nesmí používat pro el. točivé stroje (asynchronní motory, oběhová čerpadla, okružní pily, frézky, atd.).

Sestava neobsahuje montážní prvky. Nutno je přiobjednat zvlášť dle plánovaného způsobu umístění.

Solární panel 180W mono, Shingle

Kvalitní fotovoltaický solární panel SOLARFAM 180W monokrystalický je nová řada panelů s technologií Shingle. Solární panel je vybaven inovativními články Shingle a jeho účinnost je 18,92%. Výsledkem je, že velikost panelu je pouze 1230 x 705 x 30 mm a panel má výkon 180 W. Tyto solární panely jsou vhodné hlavně pro stavbu menších "ostrovních" systémů pro místa bez elektrické energie, jako jsou např. chaty, karavany, zahrady apod.

S ohledem na rozměry solárního panelu je účována idndividuální cena dopravy za 1ks panelu 99,- Kč.

Hlavní charakteristiky:

- Nízký součinitel závislosti napětí na teplotě zvyšuje účinnost provozu při vysokých teplotách.
- Mimořádný výkon při slabé intenzitě osvětlení a vysoká citlivost na světlo v celém slunečním spektru.
- Uzavřená vodotěsná multifunkční propojovací skříňka poskytuje vysokou úroveň bezpečnosti.
- Výkonné překlenovací (by-pass) diody omezují pokles výkonu při zastínění.
- Robustní rám z anodizovaného hliníku usnadňuje střešní montáž panelů do nejrůznějších montážních systémů.
- Vysoce průzračné temperované sklo nejvyšší kvality vykazuje zvýšenou tuhost a odolnost proti nárazům.
- Pokročilý systém zapouzdření z materiálu EVA (etylénvinylacetát) s třívrstvou ochrannou fólií splňuje nejpřísnější požadavky na bezpečnost zařízení vysokého napětí.
- Panel vysokého výkonu a s rychloupínacím systémem s konektory MC4.
- Certifikace a normy:  PV Cycle, CE, ISO, TUV


Parametry produktu:
- Rám, materiál: hliník
- Zaručený elektrický výkon 10 let 90% + 25 let 80% výkonu

Příslušenství pro solární panel Solarfarm 180W

Není součástí dodávky solárního panelu

Solární regulátor

Měnič napětí

Solární baterie

Konektory

Solární kabely

Držák solarního panelu kov

Držák solárních panelů plast

Krimpovací klešte

Parametry

Solární regulátor MPPT Carspa MH-R2420, 12/24V, 20A

Profesionální MPPT regulátor určený pro nabíjení 12 / 24 V olověných a LiFePO4 baterií solární energií. Oproti levnějším ztrátovým regulátorům typu PWM dosahují tyto regulátory mnohem vyšší účinnosti (až 98%) a zajišťují maximální výtěžnost energie ze solárních panelů. Podporovány jsou uzavřené baterie typu AGM, GEL a LiFePO4, napětí je detekováno automaticky. Na přehledném displeji lze velmi snadno zobrazit napětí solárních panelů i baterie, nabíjecí proud, stav nabití, proud odebíraný zátěží, teplotu, nebo chybový kód v případě poruchy. Zároveň je k regulátoru přiložen termočlánek pro teplotní kompenzaci nabíjení. Připojenou DC zátěž lze ručně spínat regulátorem, nebo pomocí několika programů (např. soumrakové sepnutí s časovačem). Důmyslný systém ochran brání regulátor, solární panely i baterii před poškozením, nebo chybným zapojením.

• - MPPT technologie sledování maximálního výkonu panelů
• - adaptivní vícestupňové nabíjení baterie
• - automatická detekce 12 / 24 V
• - podpora olověných AGM / GEL a LiFePO4 baterií
• - pokročilý systém ochrany baterie i panelů pro vyšší bezpečnost
• - TVS ochrana proti úderu blesku
• - přehledný LCD displej, LED ukazatele provozního stavu
• - programovatelné spínání DC zátěže
• - naprosto tiché pasivní chlazení
• - čidlo pro teplotní kompenzaci nabíjení
• - komunikační port pro monitoring

Technické parametry

• Napětí baterie: 12 / 24 V (auto detekce / ruční nastavení)
• Max. výkon panelů: 260 W / 12 V, 520 W / 24 V
• Max. napětí panelů (Voc): 100 V (25°C), 90 V (-25°C)
• Max. proud regulátoru: 20 A
• Rozsah napětí baterie: 9 až 35 V
• Typ baterie: AGM, GEL, Sealed, LiFePO4, uživatelem definovaná (User)
• Napěťový rozsah MPPT: napětí baterie +2 V až 75 V
• Účinnost napěťové konverze: 98 %
• Účinnost MPPT sledování: > 99 %
• Ochrana proti: přepětí FV a baterie, nadvýkonu FV, nadproudu, úplnému vybití baterie, přebíjení baterie, zkratu, přepólování, přetížení výstupu DC zátěže, úderu blesku (TVS)
• Max. kapacitní zátěž: 10 000 uF
• Max. proud DC zátěže: 20 A
• Programování výstupu: ruční spínání, soumrakové spínání, časovač od soumraku, trvale spuštěno, test
• Teplotní kompenzace: -3 mV / °C / 2 V (výchozí)
• Teplotní čidlo: součástí balení
• Komunikace: RS232 / RS485
• Vlastní spotřeba: 0.7 až 1.2 W v pohotovosti
• Provozní teplota: -35°C až +45°C
• Max. n.m. výška: 3000 m
• Rozměry: 210 x 151 x 59.5 mm
• Hmotnost: 1.4 kg
• Stupeň krytí: IP32

Solární kabel SOLARFAM 2x10.0M-4mm2 červený-černý

Pár solárních kabelů SOLARFAM (červený-černý).


Parametry produktu

- rozměry: 2 x 10m, 4mm²

Pojistný odpínač 32A GETI GF-F03

Jednopólový DC pojistný odpínač pro ochranu elektrických rozvodů vůči zkratu, vhodný zejména pro fotovoltaické systémy. Pojistka je již zasazena v pouzdře odpínače a lze ji vyměnit. Jednoduchá montáž na DIN lištu.

Pozor! Nepoužívat jako spínací prvek obvodu! Neotevírejte pouzdro pod zátěží!

• - počet pólů: 1
• - jmenovité napětí: 1000V DC
• - jmenovitý proud: 32 A
• - průřez vodiče: 1 - 10 mm2
• - zkratová odolnost: 6 kA
• - rozměry: 26 x 101,5 x 61 mm
• - stupeň krytí: IP20 (pouze pro vnitřní použití)

Součástí odpínače je jedna pojistka – je vložena v odpínači.

POZOR: Veškeré instalace fotovoltaických systémů smí provádět pouze osoba s odbornou elektrokvalifikací a oprávněním pro montáž. Neodborná instalace může mít za následek poškození zdraví, nebo majetku a dále může být rozhodující při případných reklamacích.
