Solární sestava 360Wp pro karavan

Solární sestava 360Wp pro karavan

Představujeme vám solární sestavu 360Wp pro karavan. Tento pečlivě navržený solární systém má optimalizovanou konstrukci a výkon 360 Wp, je tedy ideální pro vaše karavany a obytné vozy a umožňují vám užívat si pohodlí domova, i když jste daleko od civilizace.

S touto solární sestavou nebudete nikdy muset dělat kompromisy mezi objevováním krás přírody a pohodlím moderního života. Díky systému pracujícímu s napětím baterie 12V je instalace hladká a bezproblémová, což vám umožní rychle se vrátit k tomu, co vás na cestách baví nejvíce. Už žádné hledání nabíjecích stanic nebo obav z vybité baterie. Se solární sestavou 360Wp pro karavan si užijete neomezenou svobodu a nezávislost, kdekoliv se rozhodnete zakotvit.

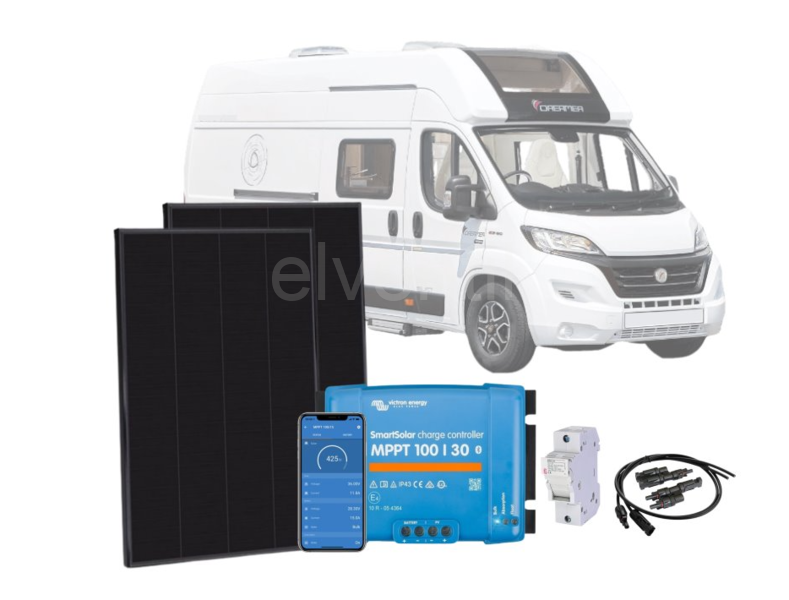

Sestava obsahuje:

• 2x Solární panel Solarfam 180Wp/12V (rozměry 1230x705x30mm)
• 1x MPPT solární regulátor Victron Energy SmartSolar 100/30
• 1x ETI pojistný odpínač EFD 14 1p se 2ks pojistek 32A
• 1x Solární kabel PV1-F 6mm2, 1kV - černý 10 m
• 1x Solární kabel PV1-F 6mm2, 1kV - červený 10 m
• 1x Solární konektory Sunpulse MC4 2,5 až 6 mm2 (1pár)

Jaké množství energie je schopen tento solární systém s výkonem 360Wp vygenerovat za optimálních slunečních podmínek v České republice?

• jaro cca 900 Wh/den
• léto cca 1620 Wh/den
• podzim cca 900 Wh/den
• zima cca 288 Wh/den

Solární regulátor MPPT Victron Energy SmartSolar 100/30

Solární regulátor Victron Energy SmartSolar 100/30 zajišťuje plně automatický provoz systému a díky vestavěnému Bluetooth můžete snadno používat aplikaci VictronConnect pro pohodlné sledování výkonu přímo z vašeho smartphonu. Aplikace nabízí podrobné informace o fungování systému. Po instalaci si můžete vybrat z čtyř přednastavených typů baterií: AGM, GEL, kapalinové nebo LiFePO4.

Připojovací kabely

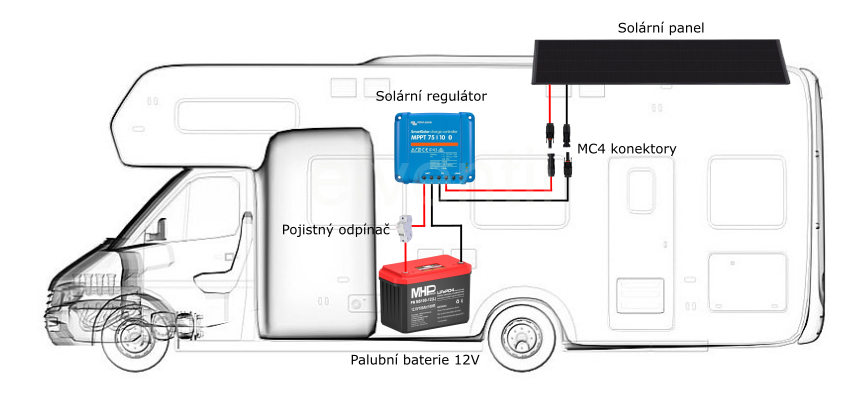

V balení najdete také sadu dvou 10 metrů dlouhých kabelů o průřezu 6 mm2, které jsou na koncích vybaveny MC4 konektory pro snadné připojení k solárnímu panelu. Tyto kabely lze rovněž použít pro spojení solárního regulátoru s baterií, přičemž je doporučeno umístit pojistný odpojovač co nejblíže k baterii podle přiloženého schématu. Pro finální instalaci bude potřeba, aby elektrikář opatřil konce kabelů směřující do solárního regulátoru dutinkami a na straně baterie je zakončil vhodnými kabelovými oky, v závislosti na typu baterie.

Tento set nezahrnuje baterii. Pokud ve vašem karavanu nemáte palubní baterii, navrhujeme vybrat si z naší nabídky baterii typu AGM/GEL s uzavřenou konstrukcí. Pro montáž panelu na střechu karavanu doporučujeme využít set plastových rohových úchytů, které nejsou součástí tohoto balení.

Gelové baterie vhodné pro sestavu najdete zde.

Fotovoltaický solární panel SOLARFAM 180W LONG mono, Shingle

Fotovoltaický solární panel SOLARFAM 180W monokrystalický je nová řada panelů s technologií Shingle. Panel je vybaven inovativními články Shingle a jeho účinnost je 18,92%. Výsledkem je, že velikost panelu je pouze 1230 x 705 x 30 mm a panel má výkon 180 W. Tyto solární panely jsou vhodné hlavně pro stavbu menších "ostrovních" systémů pro místa bez elektrické energie, jako jsou např. chaty, karavany, zahrady apod.

Hlavní charakteristiky:

- Nízký součinitel závislosti napětí na teplotě zvyšuje účinnost provozu při vysokých teplotách.
- Mimořádný výkon při slabé intenzitě osvětlení a vysoká citlivost na světlo v celém slunečním spektru.
- Uzavřená vodotěsná multifunkční propojovací skříňka poskytuje vysokou úroveň bezpečnosti.
- Výkonné překlenovací (by-pass) diody omezují pokles výkonu při zastínění.
- Robustní rám z anodizovaného hliníku usnadňuje střešní montáž panelů do nejrůznějších montážních systémů.
- Vysoce průzračné temperované sklo nejvyšší kvality vykazuje zvýšenou tuhost a odolnost proti nárazům.
- Pokročilý systém zapouzdření z materiálu EVA (etylénvinylacetát) s třívrstvou ochrannou fólií splňuje nejpřísnější požadavky na bezpečnost zařízení vysokého napětí.
- Panel vysokého výkonu a s rychloupínacím systémem s konektory MC4.
- Certifikace a normy:  PV Cycle, CE, ISO, TUV


Parametry produktu:
- Rám, materiál: hliník
- Zaručený elektrický výkon 10 let 90% + 25 let 80% výkonu

Rozměry a další parametry

MPPT solární regulátor Victron Energy SmartSolar 100/30

MPPT solární regulátory Victron Energy patří mezi absolutní světovou špičku v tomto oboru. Nabízí ultra rychlé MPPT sledování, které zajišťuje maximální možné solární zisky. Zejména při zatažené obloze s častou změnou intenzity osvitu jsou solární zisky o 30% vyšší oproti klasickým PWM regulátorům nebo o 10% vyšší oproti pomalejším MPPT regulátorům.

Maximální výkon solárních panelů je u 12 V systémů 440 Wp, u 24 V systémů 880 Wp. V případě překročení těchto hodnot se regulátor nepoškodí, ale pouze automaticky zredukuje přicházející výkon od panelů na přijatelné hodnoty. Solární regulátor má továrně přednastaven pro osm typů baterií  - volba vhodného typu se provádí pomocí otočného přepínače umístěného na těle regulátoru.

Maximální napětí na prázdno (označováno jako Voc) připojených solárních panelů nesmí překročit hodnotu 100V (pozor: s klesající venkovní teplotou roste napětí solárních panelů). Maximální vstupní zkratový proud FV panelů nesmí překročit hodnotu 35A, jinak může dojít k trvalému poškození.

Nová řada regulátorůSmartSolar MPPT regulátorů nabízí vestavěný Bluetooth

Tato nová funkce přináší možnost propojení Vašeho „chytrého“ telefonu/tabletu s Vaším „chytrým“ solárním regulátorem.

Můžete monitorovat mnoho parametrů systému a historické statistiky za posledních 30 dnů. Dále máte možnost provádět nastavení provozních parametrů.

Stáhněte si zdarma mobilní aplikaci VictronConnect pro iOS nebo Android zde.

Aplikaci VictronConnect si můžete také zdarma stáhnout na Google Play, nebo v App Store.

Pokud chcete provést výše uvedené pomocí PC, pak máte možnost použít pro propojení regulátoru a PC kabel VE.direct na USB. Do počítače si pouze nainstalujete program Victron Connect, který můžete stáhnout zdarma opět na stejné adrese zde.

Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Nabízí tak zvýšenou odolnost krytí IP43 pro elektronické komponenty a IP22 pro připojovací konektory. Určeno pro vertikální polohu na nehořlavý podklad, se zapojením kabeláže zespodu.

Regulátor obsahuje vnitřní teplotní senzor pro odpovídající úpravu nabíjecího napětí. Automatická detekce systémového napětí 12/24 V.

Adaptivní třístupňové nabíjení:

1. rychlé nabíjení (Bulk), 2. absorpční (Absorption) a 3. udržovací (Float). Zpočátku při rychlém nabíjení je generován vysoký proud a nižší napětí pro rychlé dobíjení vybité baterie. Po této fázi následuje konstantní napětí se snižováním proudu pro úplné nabití baterie bez nebezpečného přebíjení snižující životnost baterie. Nabitá baterie je udržována v nabitém stavu velmi nízkým proudem i nízkým napětím. Pokud napětí na akumulátoru klesne pod 13,2 V například vlivem zátěže, spustí se nový nabíjecí cyklus.

Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie. U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (panely v sérii). Je tedy možné nabíjet 12 V baterii i panely s pracovním napětím 24 V. U 24 V systémů doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků. Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.

Tato výkonnější řada solárních regulátorů není vybavena DC výstupem. Pro připojení DC zátěže k baterii doporučujeme použít „Ochranu baterií BP“ s maximálním proudem zátěže až 220A.

Parametry

Solární kabel PV1-F 6mm2, 1kV

Technické parametry:

- Tento solární měděný kabel má optimální mechanické vlastnosti v teplotním rozmezí od -40°C do +90°C.
- Je vysoce odolný vůči oděru, roztržení, UV záření, vodě a povětrnostním vlivům.
- Izolace: netoxický síťovaný elastomer
- Elektrická pevnost 1kV
- Životnost 25 let
- Barva: černá
- Průřez vodiče: 6 mm2
- Průměr vodiče: 3,3 mm2
- Vnější průměr: 6,6 mm2
- Jmenovité napětí V AC/DC: 1000/1800
- Jmenovitý proud: 70 A

ETI pojistný odpínač EFD 14 1p s pojistkou 32A

Obsah balení:

• 1x ETI pojistný odpínač EFD 14 1p
• 2x Pojistka ETI 32A/500VDC


Neotvírejte pojistkové pouzdro pod zátěží! Instalujte na plus kabel.
Při nadproudu se spálí pojistka vložená v odpínači. Po odstranění zkratu vložte do výklopného držáku náhradní pojistku a držák pojistky zavřete.
Pojistkový spodek zajišťuje, že pojistkový článek není v kontaktu s krytem. Do pojistkového držáku EFD 14 lze namontovat celou řadu pojistkových vložek. Montáž na DIN lištu.


Výhody:
- Více prostoru pro prst pro otevření držáku pojistek
- Kompletní ochrana proti dotyku podle IP20
- Všechny plastové díly jsou vyrobeny z materiálu odolného vůči extrémně vysokým teplotám. Pojistkový spodek zajišťuje, že pojistkový článek není v kontaktu s krytem.
- U obou velikostí je k dispozici verze s elektronickým indikátorem. Označení L (LED), EFH má vestavěnou LED diodu, která bliká po aktivaci pojistkového spodku. Rozsah provozního napětí od 50 V do 1 000 V DC.
- Vyhověno dle směrnic IEC 60947-1, IEC 60947-3, UL 4248-1, UL 4248-18 a UL 486E
- Montáž na standardní lištu DIN 35 mm (DIN EN60715)
- Všechny kontaktní plochy jsou postříbřeny
- Možnost utěsnění v poloze ZAPNUTO nebo VYPNUTO
- Modulární konstrukce - možné sestavení varianty s více póly


Parametry:
- Název třídy: pojistkový spodek
- Hmotnost: 102 g
- Úroveň: C - pojistkové odpojovače a spodky
- Připojení: 1,5 - 35mm2
- Uchycení: 35 mm DIN lišta
- Jmenovitý proud (A): 50
- Jmenovité DC napětí (V): 690

Technické parametry pojistky:
Jmenovitý proud: 32A
Charakteristika: gG
Jmenovité DC napětí: 250V
Jmenovité AC napětí: 500V
Rozměry: 14x51mm

POZOR: Veškeré instalace fotovoltaických systémů smí provádět pouze osoba s odbornou elektrokvalifikací a oprávněním pro montáž. Neodborná instalace může mít za následek poškození zdraví, nebo majetku a dále může být rozhodující při případných reklamacích.
