Ochrana proti vytopení ventil G1 ( DN25 ) pohon 230V AC

Ochrana proti vytopení ventil G1 ( DN25 ) pohon  230V AC

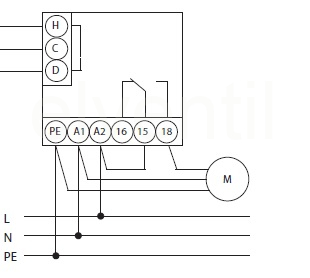

SET na ochranu před vytopením. Sada obsahuje spínač se zaplavovou sondou a ventil s pohonem 230V. Ventil je ovládán releovým výstupem s přepínacím kontaktem. Ve chvíli kdy dojde k zaplavení sondy sepne relé a ventil zavře přívod vody. Pokud zaplavení sondy pomine relé přepne a ventil se otevře. Jedná se o ventil určený pro pitnou vodu.

Sada pro ochranu před vytopením obsahuje: Spínač se záplavovou sondou a ventil určený pro pitnou vodu

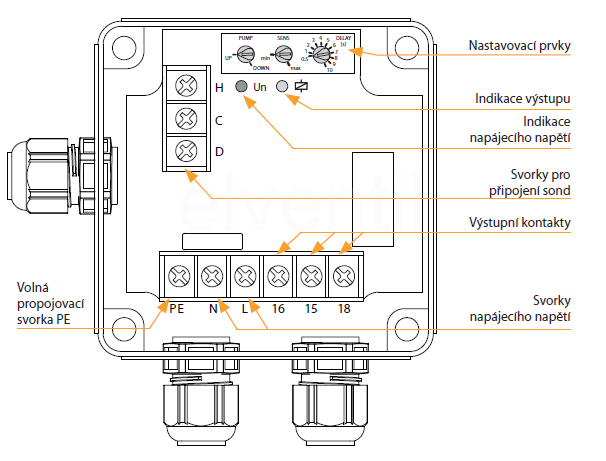

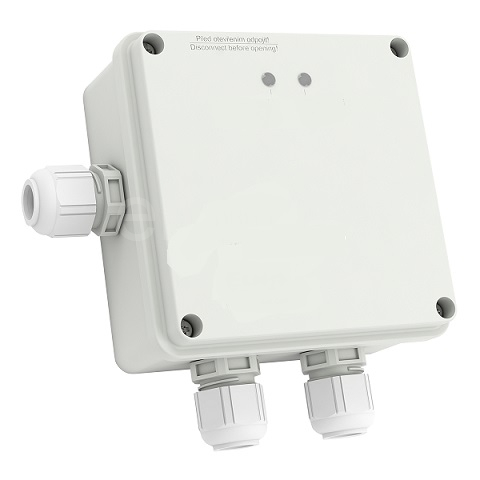

Popis spínače na ochranu před vytopením

• vysoké krytí IP65 jej předurčuje k provozu v náročných podmínkách

• spínač hlídá zaplavení pomocí záplavové sondy.

• v rámci jednoho přístroje lze zvolit tyto konfi gurace:
  - jednohladinový spínač vodivých kapalin hlídá jednu úroveň hladiny (vznikne propojením H a D)

• nastavitelné časové zpoždění výstupu (0.5 - 10 s)

• potenciometrem nastavitelná citlivost (5 - 100 kΩ)

• měřící obvody jsou od napájení výrobku a obvodů kontaktu relé galvanicky odděleny zesílenou izolací dle EN 60664-1 pro kategorii přepětí III.

• výstupní kontakt 1x přepínací 16 A/ 250 V AC



TECHNICKÉ PARAMETRY PRO SPÍNAČ

• Napájecí napětí:24.. 240 V AC / DC (AC 50 - 60 Hz)

• Příkon:max. 2 VA / 1.5 W

• Počet kontaktů: 1x přepínací (AgSnO2)

• Krytí: IP65

• Rozměr: 139 x 139 x 56 mm

• Hmotnost: 241 g

• Instalaci by měla provádět kvalifikovaná osoba či firma. Jedná s o elektrické zařízení.

Záplavová sonda je určená pro detekci zaplavení především v obytných prostorách, koupelnách, umývárnách, prádelnách, kotelnách atd.

Technické parametry pro záplavovou sondu

• Pracovní teplota: -10…+40°C.

• Upevnění: Lepením

• Délka kabelu: 1 m.

• Rozměry: 18 x 8 x 26 mm

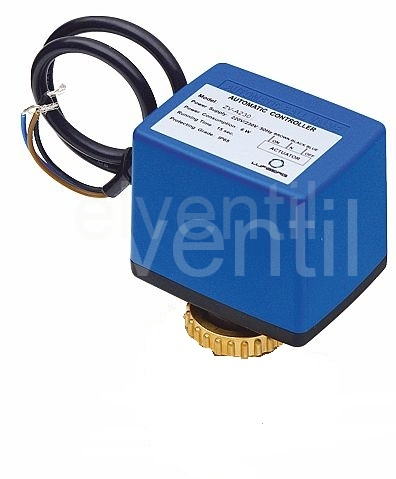

Kulový kohout ovládáný pohonem s dvoupolohovým řízením (O/Z). Pohon je vybaven tzv. Koncovými spínači dojedeli tedy do plného uzavření odstaví se od napětí totéž platí i pro polohu otevřeno.

Technické parametry pro ventil s pohonem 230V AC

Vhodné pro: rozvody pitné vody, dále plynů a neagresivních kapalin.

Připojení: vnitřní závity ČSN ISO 228.

Materiál: mosaz CW617N ČSN EN 12165, chromovaný.

Těsnění dříku: dva O-kroužky NBR.

Montážní poloha: do vodorovného i svislého potrubí / elektrický pohon nesmí být pod ventilem

Maximální provozní tlak: 3,5MPa

Maximální diferenční tlak: 1MPa

Pohon ovládací napětí: 230V/AC

Příkon pohonu: 6W (při běhu)

Pohon je vybaven tzv. koncovými spínači ( dojedeli na konec nebo začetek odstaví se od napětí )

Krytí pohonu: IP65

Doba běhu (přestavný čas) : 15 s

Dimenze ventilů: 1/2“, 3/4“, 1“ uvedeno v názvu produktu

Upozornění: Součastí sady není kabeláž. Důvodem je pokaždé jiná potřeba délky kabelů v závislsti na dispozici na místě instalace.
