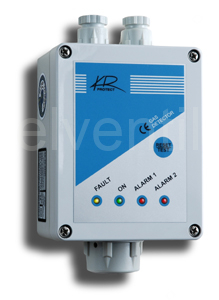

KR PROTECT SE 21-230D detektor plynu

Nové digitální detektory řady SE-21-230D jsou jednoúrovňové detektory určené k vyhodnocování koncentrací hořlavých plynů. Při zvýšení koncentrace měřeného plynu nad nastavenou komparační úroveň, detektor inicializuje výstupní relé. Výstupní relé jsou zpravidla napojena na následné signalizační prvky, VZT, GSM bránu apod.
Detektory řady SE-21-230D disponují katalytickým senzorem selektivním k hořlavým plynům. Katalytický senzor nereaguje na nespalitelné látky, tudíž nezpůsobuje "plané poplachy", tolik příznačné pro širokospektrální polovodičové senzory.

POPIS KONFIGURACE
Detektor je možné plně konfigurovat pomocí PC s konfiguračním SW a komunikačního USB adaptéru, nebo částečně pomocí tlačítek umístěných na horní desce s elektronikou. Konfigurace detektoru umožňuje nastavení následujících funkci detektoru:
- nastavení stabilizačního intervalu detektoru (0-127s)
stabilizační interval detektoru umožňuje zahřátí senzoru na provozní teplotu, tím i jeho stabilizaci. Během stabilizačního intervalu detektor neaktivuje výstupní signály.
- nastavení logiky výstupních relé POZITIVNÍ – NEGATIVNÍ
Pozitivní logika: cívka výstupního relé je v klidovém stavu (detektor bez napájení) i v provozním stavu (detektor připojen k napájení) bez napětí - šetří energii. Při aktivaci alarmu cívka „přitáhne“ kontakt do poplachové polohy, po odeznění alarmu „pustí“ kontakt opět do výchozího stavu.
Negativní logika: po připojení detektoru k napájení cívka výstupního relé „přitáhne“ kontakty z klidového stavu (detektor bez napájení) do provozního stavu (detektor připojen k napájení) . Při aktivaci alarmu cívka „pustí“ kontakt do klidové polohy. V pozitivní logice bude s poplachovým stavem signalizován i výpadek napájení – pro oba stavy má cívka stejnou polohu – stav detektoru bez napájení i při poplachu je totožný.
- nastavení komparačního stupně ALARM 2
a) nastavení spínací hodnoty komparačního stupně je možné provádět v rozsahu měření/kalibrace detektoru. Hodnoty zadáváme v % rozsahu měření (0-100%), nebo v rozsahu DMV (0-20%)
b) komparačnímu stupni je možné přiřadit časové zpoždění. Dojde-li během časového zpoždění ke snížení koncentrace měřeného plynu pod úroveň komparačního stupně, výstupní relé zůstane v nezměněné poloze. V opačném případě ihned překlopí své výstupní kontakty. Je-li zadáno časové zpoždění 0s, je deaktivováno.
c) komparačnímu stupni je možné přiřadit hysterezi pro sepnutí/rozepnutí od nastavené komparační hodnoty. Hysterezi se nastavuje v %rozsahu měření.

STANDARDNÍ NASTAVENÍ DETEKTORU:
- pokud neuvedete v objednávce jinak, bude Vám dodán detektor s následnou (tovární) konfigurací:
Stabilizační interval (30s), Kalibrace (CH4- metan), Hystereze spínání (0,6%DMV), tlačítko RESET (deaktivováno)

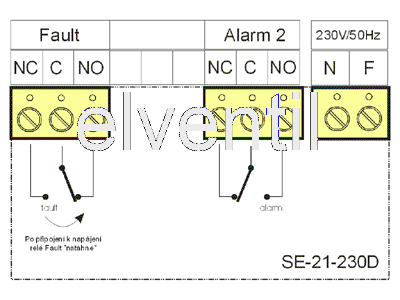

Nastavení výstupních relé:
Fault = negativní logika
Alarm 1 = relé neosazeno
Alarm 2 = 20%DMV CH4, pozitivní logika, 20s zpoždění
Pro přenastavení logiky a hystereze spínání výstupních relé je nutné použít konfigurační software SW-22121. Zbylé parametry lze konfigurovat pomocí tlačítek umístěných na desce s elektronikou.

Detektor instalujte ve svislé poloze senzorem směrem dolů a ne jinak. K upevnění detektoru použijte čtyři otvory v zadní části detektoru – průměr 4,5mm/ 103x60mm. Pomocí šroubů (vrutů) detektor připevněte. Detektor je dodáván se dvěma kabelovými průchodkami PG9 s průchodností kabelu 6÷10,5mm. Propojení detektorů k napájení doporučujeme provádět kabelem 2 x 1mm2 (doporučený typ JYTY 2x1).
Umístění detektorů musí odpovídat relativní hustotě měřeného plynu vztažené ke vzduchu (vzduch=1). V případě detekce plynů lehčích než vzduch se detektory instalují ke stropu místnosti (nejvyšší místo) tak, aby rychlost proudění vzduchu kolem nich nepřekračovala hodnotu 0,5m/s. V případě plynů těžších než vzduch se detektory umisťují zpravidla cca 10 až 15 cm nad podlahou. Detektory se montují na stěny, sloupy, boční plochy, do jímek šachet apod., a to co nejblíže k místu možného úniku. Detektory musí zůstat po instalaci přístupné servisním úkonům. Při instalaci doporučujeme dodržovat i technická doporučení dle TD G93801.
Detektory jsou dodávány s deaktivovanou funkcí RESET (při poklesu koncentrace plynu pod 2.poplachový stupeň se výstupní relé vrátí autonaticky do výchozí polohy). Pokud nadřazený systém neumožňuje zablokování tohoto relé při poklesu koncentrace plynu, je nutné tuto funkci aktivovat!
Při instalaci většího počtu detektorů je možné využít ústřednu CS-242 , umožňující centralizování a archivaci naměřených systémových dat. Detektor je určen do prostředí bez nebezpečí výbuchu dle ČSN 332000-3.

Správná činnost měření je podmíněna průběžným testováním a kalibrováním detektoru. Kalibraci detektoru může provádět pouze osoba mající k této činnosti autorizaci a to v periodách uvedených v kalibračním listě detektoru. Kalibrační list je nezbytnou součástí záručního listu. Základní pravidla pro provádění kalibračních prací naleznete v KPKR-2000TP.
Zařízení udržujte v čistotě a pravidelně čistěte i otvory sloužící k přívodu vzduchu k senzoru detektoru. Při čištění detektoru používejte neutrální čistící prostředky, které nemohou ovlivnit jeho nastavení (kalibraci). Ověření funkce detektoru – zkoušku funkčnosti - doporučujeme provádět minimálně jednou za měsíc. Při funkční zkoušce musí být aktivovány odpovídající funkce na detektoru včetně spuštění poplašných signálů a hlásičů provozních poruch. Nezapomeňte, že aktivace výstupního relé "alarm 2" je v továrním nastavení přístroje časově zpožděna o 20s (viz podrobný popis přístroje).
POZOR ! Funkci detektoru zkoušejte výhradně zkušebním plynem o koncentraci nepřekračující povolený rozsah měření. Pro testování detektoru nepoužívajte zapalovač – koncentrace plynu v zapalovači převyšuje násobně měřící rozsah detektoru (také nezaručuje minimální množství kyslíku).

Osoba pracující s přístrojem musí být upozorněna na to, že použití přístroje způsobem, pro který není výrobcem určen, může způsobit narušení elektrické ochrany přístrojem poskytované. Při jakémkoliv zásahu do detektoru, vyžadující otevření vrchního víka, je třeba detektor odpojit od napájení.
Speciální vlivy:
- minimální doporučená komparační hodnota pro nastavení alarmu u tohoto detektoru je 5% DMV
- podmínkou funkčnosti detektoru je přítomnost kyslíku, v rozmezí 10%-25%Obj. O₂
- v případě měření koncentrací plynů značně převyšující horní měřící rozsah detektoru, může dojít v důsledku nedostatku kyslíku k deaktivaci alarmů. V uvedených případech používejte výhradně detektory s funkcí RESET.
- některé substance (např. na bázi silikonu, síry, fosforu, halogenové uhlovodíky) mohou způsobit nevratnou ztrátu citlivosti detektoru
Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivního systému RETELA (www.retela.cz).
