Kalové čerpadlo Nitro 550W 18000l/h + 60m hadice (2x požární)

Kalové čerpadlo Nitro 550W 18000l/h + 60m hadice (2x požární)

Kalové čerpadlo s drtičem a plovákem v sadě s 2x požarní hadicí o délce 30m (celkem 60m). Maximální kapacita je až 18 000 litrů za hodinu.

Čerpadlo s drtičem lze použít na znečištěnou vodu, septik nebo splašky. Ani jedno není pro toto čerpadlo problémem. Lze použít i na čistou vodu pro účely zavlažování. Vysoce účinné kalové čerpadlo s dlouhým kabelem a vysokým výkonem.

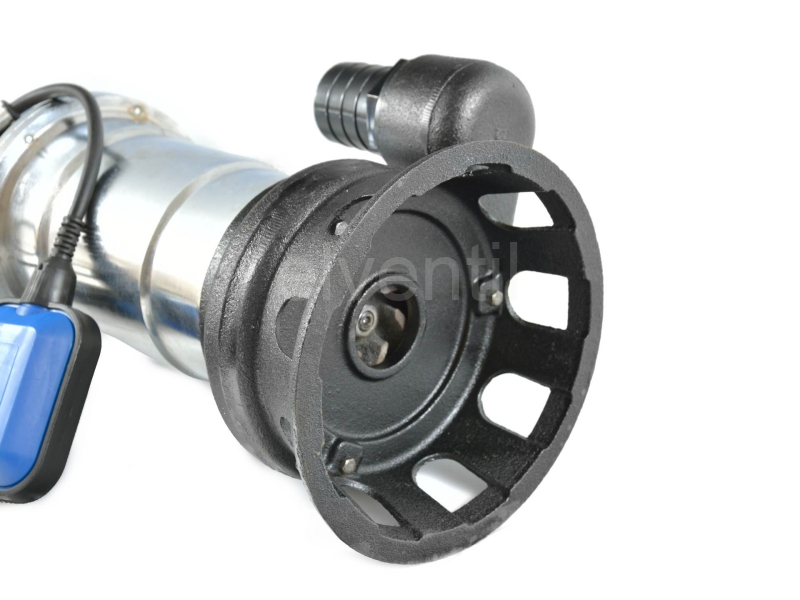

Plovák, který je součástí tohoto čerpadla, zajišťuje jeho snadnou manipulaci a automatizaci procesu čerpání, což vám ušetří čas i energii. Ať už se potýkáte s výzvami v domácnosti, na zahradě, v průmyslu či v zemědělství.

Využití čerpadla :

• Čerpání dešťové vody, vsakovací vody a domovních splašků
• Nouzové odvodnění zatopených oblastí
• Přečerpávání čistých nebo středně znečištěných kapalin, ale bez kamenů nebo podobných velkých předmětů



Největší výhody čerpadla:

• Vysoký výkon 550W - 18 000 l/hod
• Odolné tělo
• Průměr připojení hadice: 2"

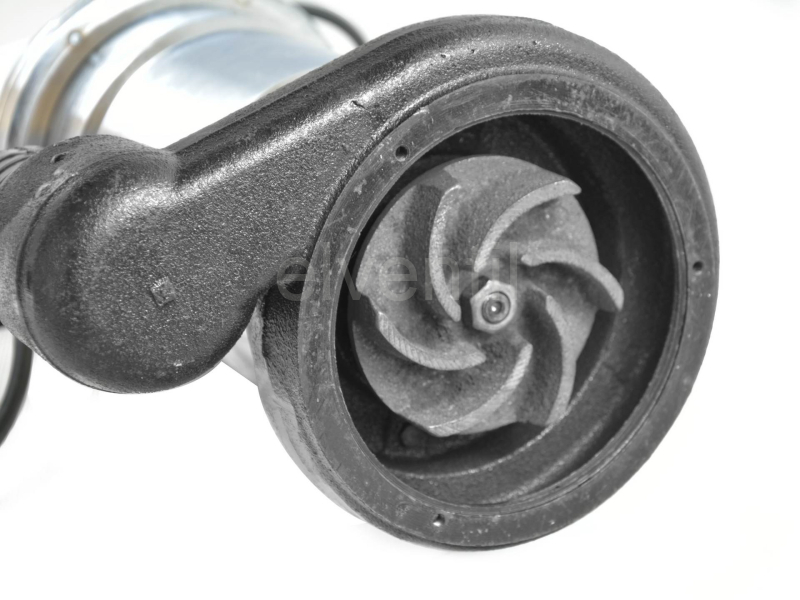

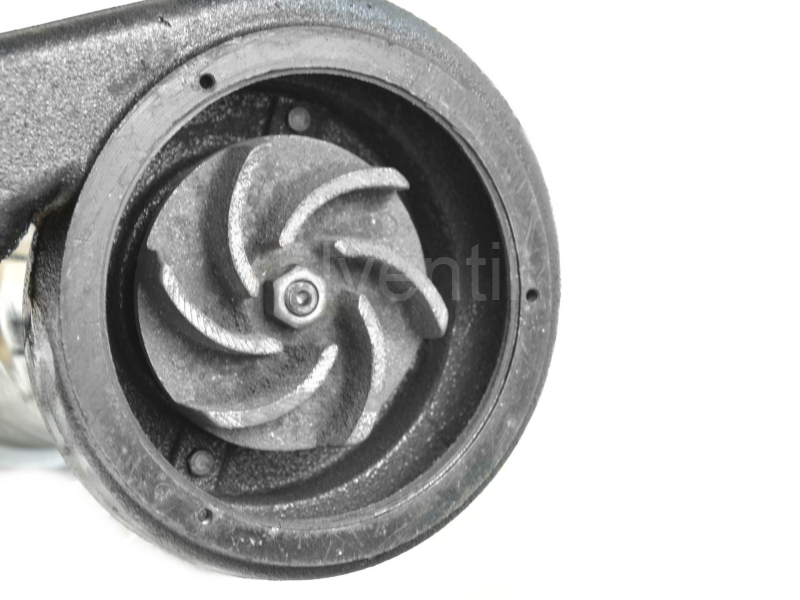

• Výkonný lopatkový drtič
• 8metrový napájecí kabel
• Nerezová povrchová úprava těla pro lepší ochranu proti korozi
• Pevná rukojeť pro ruční přenášení pumpy nebo její zavěšení



Technické specifikace čerpadla:

• Napájení: 230 V / 50 Hz
• Výkon: 550 W
• Otáčky: 2850 ot./min
• Spotřeba proudu: 2,7A
• Maximální výtlak: 10 m
• Maximální kapacita: 300 l/min (18 000 l/h)
• Průměr připojení hadice: 2"
• Kabel: až 8 metrů
• Hmotnost: 18 kg
• Drtič



Tepelná ochrana

Čerpadlo je vybaveno tepelnou ochranou instalovanou ve vinutí motoru. Díky tepelné ochraně je čerpadlo chráněno proti zkratu a přetížení. V situaci, kdy se teplota na vinutí motoru zvýší, tepelná ochrana ochrání motor před výrazným přehřátím.



Vypouštěcí potrubí

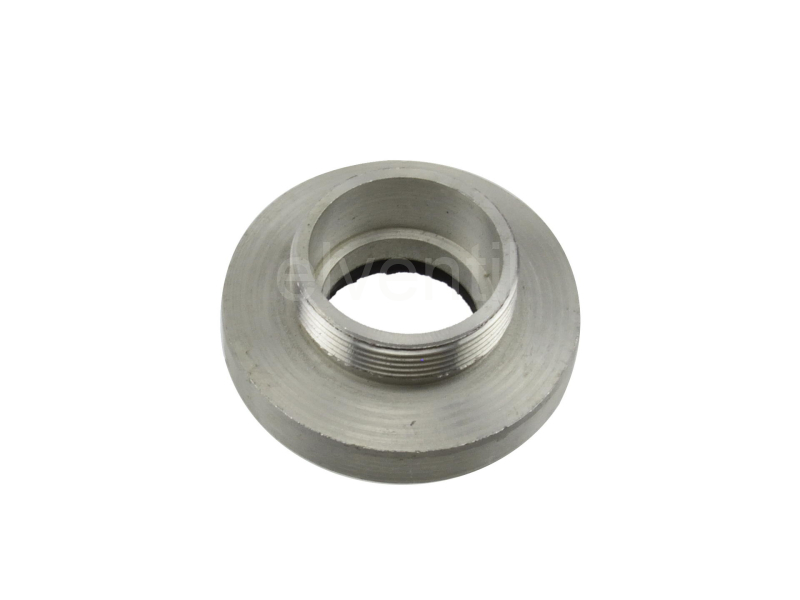

Čerpadlo má konektor umožňující připojení vytlačované hadice pomocí objímky nebo použití nátrubku 52 mm umožňujícího použití požárních hadic s rychlospojkami. Čerpadlo je vybaveno hadicovou přípojkou 2". K čerpadlu lze připojit jak modrou gumovou hadici, tak hasičskou.



2x požární hadice o délce 30 metrů včetně rychlospojek

Určeno pro čerpání čisté a znečištěné vody a odpadních vod.

Vlastnosti produktu :

• délka 30m
• průměr 2"
• pracovní tlak až 8 bar

Kalové čerpadlo s drtičem

Bezpečnost !!!

Před instalací a uvedením čerpadla do provozu se pečlivě seznamte s návodem k obsluze.

Zařízení nesmí být používáno osobami, které se pečlivě neseznámili s návodem k obsluze

a osobami mladšími 18ti let.



Symbol „nebezpečí“ - nedodržení pokynů může vést k ohrožení života a zdraví.

Symbol „nebezpečí“ - nedodržení pokynů může vést k ohrožení života a zdraví elektrickým

proudem. Před zahájením jakýchkoliv činností odpojte přívodní kabel od elektrické sítě.

POZOR : symbol používaný v pokynech, jejichž nedodržení může způsobit poškození

zařízení nebo ohrožení života a zdraví.

POZOR : návod k obsluze je základní součástí kupní smlouvy. Nedodržení pokynů

uvedených v návodu je porušením smlouvy a vylučuje jakékoliv nároky vyplývající

z případné poruchy zařízení způsobené nesprávným používáním. Nedodržení pokynů může vést

ke zranění osob nebo zničení výrobku.

1. BEZPEČNOST

POZOR : Před uvedením čerpadla do provozu si pečlivě přečtěte návod k obsluze a dodržujte

příslušné pokyny. V opačném případě může dojít k ohrožení života, zdraví, poškození

životního prostředí nebo poškození zařízení.

Bezvadný a bezproblémový chod v první řadě závisí na výběru správného typu čerpadla, s přihlédnutím

ke konkrétním provozním podmínkám. Zároveň je nutné dodržovat pokyny uvedené

v návodu k obsluze. Nedodržení pokynů a také provedení konstrukčních změn v zařízení může

způsobit zánik záruky. Kromě toho je nutné dodržovat i předpisy v oblasti BOZP.

POZOR : Montáž, regulace, provoz, údržba a demontáž musí být prováděny pouze osobami

s příslušnou technickou a elektro kvalifikací.

POZOR : Toto zařízení není určeno pro používání osobami (včetně dětí) se sníženými

fyzickými, smyslovými a psychickými schopnostmi, popř. nedostatečnými zkušenostmi a

znalostmi, pokud nejsou pod kontrolou nebo neprošli příslušným školením, týkajícím se používání

čerpadel, která provedla osoba odpovídající za jejich bezpečnost.

Na děti by se mělo dohlížet, aby se zajistilo, že si nebudou se spotřebičem hrát.

POZOR : Jakákoliv manipulace s čerpadlem je povolena pouze po předchozím

odpojení od elektrické sítě!

2. POUŽITÍ

Čerpadla Hunter 2850 a NITRO 2850 jsou určena k přečerpávání odpadních vod, znečištěné vody a

vody ze zaplavených místností bez pevných abrazivních částic.

Čerpadla Hunter 2850 a NITRO 2850 jsou vybavena drtičem (řezákem) a jsou určená zejména

k čerpání odpadních vod z domovních septiků.

POZOR : Průměr pevných částic v čerpaném médiu nesmí přesahovat maximální hodnotu

povolenou pro daný typ čerpadla (viz. technická data). Tyto částice nesmí být abrazivního

charakteru (např. písek, štěrk apod.). Obsah pevných částic v čerpaném médiu nesmí být vyšší než

10%.

POZOR : Čerpání média s obsahem písku a jiných abrazivních částic vede k rychlému

opotřebení spirály, oběžného kola a mechanické ucpávky. Na takto poškozené čerpadlo se

záruka nevztahuje a bude na něm provedena placená oprava.

POZOR : Čerpadla nejsou určená k čerpání látek jako jsou : kyseliny, zásady, rozpouštědla,

benzin a jiné výbušné a žíravé roztoky, které mohou způsobit poškození čerpadel. Poruchy

vzniklé v důsledku čerpání výše uvedených látek mají za následek zánik záruky.

POZOR : Maximální teplota čerpaného média je 35°C.

POZOR : Čerpadla nejsou vhodná k čerpání vody s nadměrným obsahem minerálních prvků,

které mohou vytvářet usazeniny na jeho vnitřních dílech. Provoz čerpadla za těchto podmínek

vede k předčasnému opotřebení pracovních prvků. Poruchy vzniklé v důsledku čerpání výše

uvedených látek mají za následek zánik záruky.

POZOR : Čerpadla nelze používat k čerpání vod s obsahem olejů a ropných derivátů.

Provoz čerpadla za těchto podmínek vede k poškození pryžových prvků, např. kabelů a

těsnění. Následkem, může dojít k netěsnosti čerpala, či selhání motoru. Poruchy

vzniklé v důsledku čerpání výše uvedených látek mají za následek zánik záruky.

POZOR : Médium obsahující dlouhovláknité látky může být čerpáno pouze čerpadly, jejichž

součástí je drtící (řezací) zařízení.

POZOR : Čerpadla nejsou určená k použití do prostředí s nebezpečím výbuchu!

3. INSTALACE ČERPADLA

Ponorná čerpadla jsou čerpadla, která pracují ponořená v čerpaném médiu. Minimální úroveň

ponoru čerpadla během provozu je 25 cm. Čerpadlo smí pracovat s nižší hladinou pouze za

předpokladu, že na jeho provoz bude dohlížet uživatel a při jakémkoliv přerušení jeho provozu ho

neprodleně vypne (odpojí od elektrické sítě). Přípustný je krátkodobý provoz s částečně vynořeným

motorem (max. 1 minuta) např. na dočerpání vyprazdňované nádrže.

.

POZOR : Čerpadla nesmí běžet bez čerpané kapaliny – tzv. „nasucho“. Provoz bez čerpané

kapaliny vede k nevratnému poškození čerpadla (spálení vinutí motoru). Na takto poškozené

čerpadlo se záruka nevztahuje a bude na něm provedena placená oprava.

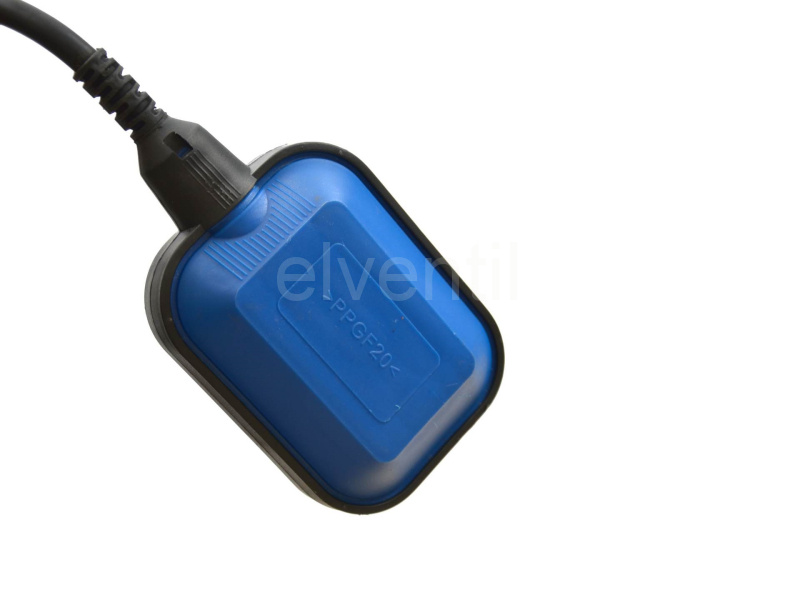

Většina čerpadel je vybavena plovákovým spínačem, což je elektrický ovladač, který čerpadlo

automaticky zapíná a vypíná v závislosti na výšce vodní hladiny. Pokud se vodní hladina zvedá,

plovákový spínač, jehož těleso je uvnitř duté, stoupá nahoru společně s hladinou. Po dosažení

hladiny pro zapnutí sjede kulička uvnitř plováku dolů a sepne elektrický kontakt. Následkem

sepnutí dojde k zapnutí motoru a čerpadlo začne čerpat. Během čerpání klesá hladina vody a tím

klesá i plovák. Po dosažení hladiny pro vypnutí kulička uvnitř plováku sjede zpět do dutiny

plováku, rozepne kontakt, motor čerpadla se zastaví a čerpadlo přestane čerpat. Úroveň hladiny pro

zapnutí a vypnutí čerpadla může uživatel nastavit změnou délky kabelu mezi držákem plováku a

plovákovým spínačem.

POZOR : Minimální délka kabelu mezi držákem plováku a plovákovým spínačem musí

být alespoň 8 cm. Při nedodržení tohoto doporučení může dojít k poškození izolace

kabelu (zlomení). Na takto poškozené čerpadlo se záruka nevztahuje a bude na něm

provedena placená oprava.

POZOR : Minimální rozměry vyprazdňované nádrže musí umožňovat volný pohyb plováku

v čerpané kapalině, aniž by došlo k jeho kontaktu se stěnami nádrže. Pokud se plovák může

zachytit o stěnu nádrže, pak musí uživatel přímo dohlížet na jeho provoz a při jakémkoliv přerušení

provozu je třeba čerpadlo ihned vypnout, aby nemohlo dojít k selhání čerpadla chodem „nasucho“

Voda z čerpadla vytéká pod tlakem skrz výtlačné hrdlo do hadice, která je na čerpadlo napojena

hadicovým nástavcem (hadičníkem) nebo rozebíratelnými bajonetovými spojkami. Hadice je

dotažena na nástavec (spojku) pomocí nerezové objímky. Při volbě hadice je třeba brát v úvahu, že

konečná účinnost čerpadla závisí na průměru a délce této hadice. Čím je její průměr menší a čím je

její délka větší, tím menší je účinnost čerpadla na konci hadice. Obecně platí, že hadice může být

slabší maximálně o jednu dimenzi než je průměr výtlačného hrdla. Příklad : Pokud je výtlačné hrdlo

o dimenzi 5/4“, minimální průměr hadice by měl být 1“. Obdobný princip platí i pro rozdíl mezi

hladinou v nádrži, ze které se kapalina čerpá a hladinou, na kterou tuto kapalinu potřebujeme

čerpadlem dopravit. Čím větší je rozdíl mezi těmito hladinami, tím nižší je účinnost čerpadla

Parametr maximální výtlačné výšky, který je uveden v technických údajích, udává současně

maximální tlak generovaný čerpadlem. Při tomto tlaku bude účinnost čerpadla rovna nule.

UPOZORNĚNÍ : Při ponořování čerpadla do vyprazdňované nádrže se čerpadlo spouští pomocí

lana, připevněného na madle čerpadla.

VÝSTRAHA !!! Je přísně zakázáno spouštět či vytahovat čerpadlo pomocí

napájecího kabelu nebo kabelu plovákového spínače!!! Spuštění nebo vytahování

čerpadla pomocí napájecího kabelu nebo kabelu plovákového spínače vede k

poškození kabelu, který může mít za následek úraz po zásahu elektrickým proudem. Výrobce

nenese žádnou odpovědnost v případě nedodržení tohoto požadavku ze strany uživatele. Na takto

poškozené čerpadlo se záruka nevztahuje a bude na něm provedena placená oprava.

POZOR : Pokud jsou na dně vyprazdňované nádrže kameny nebo písek, které by mohly

poškodit oběžné kolo čerpadla, je nutno čerpadlo na laně zavěsit do výšky minimálně 0,5 m

nad skutečným dnem čerpané nádrže, aby nemohlo dojít k nasátí písku nebo kamenů. Na takto

poškozené čerpadlo se záruka nevztahuje a bude na něm provedena placená oprava.

UPOZORNĚNÍ : Kalová čerpadla jsou mazána olejem. Jakákoliv netěsnost může vést

k jeho úniku a tím ke znečištění čerpané kapaliny.

VÝSTRAHA !!! Je přísně zakázáno dávat ruce (resp. prsty) do výtlačného nebo

sacího hrdla za chodu čerpadla. Mechanismus v čerpadle může způsobit vážné

poranění ruky či ztrátu prstů.

4. PŘIPOJENÍ K ELEKTRICKÉ SÍTI

POZOR : Elektrické připojení čerpadla musí provádět pouze osoby s odpovídající

kvalifikací a v souladu s příslušnými předpisy!

POZOR : Před připojením na síť elektrického vedení je nutno se přesvědčit, zda

údaje na štítku čerpadla - napětí a frekvence, souhlasí s hodnotami v síti

(maximální tolerance je +/- 5%).

POZOR : Čerpadlo musí být připojené k elektrické síti pomocí zástrčky se

zásuvkou s aktivním uzemněním (žlutozelená žíla je uzemňovací).

Výrobce a poskytovatel záruky nenesou žádnou odpovědnost za jakékoliv škody vzniklé

nesprávným uzemněním nebo nedostatečnou ochranou.

POZOR : Elektrická síť pro napájení motoru čerpadla musí být vybavena

nadproudovou ochranou (jističem), který chrání motor čerpadla před přetížením.

Tento jistič musí být zapojen ve vzdálenosti asi 1 m od připojení ke svorkovnici. V

případě přetížení motoru musí dojít k odpojení napájení a tlačítko spínače musí vyskočit. Opětovné

zapnutí čerpadla stiskem tohoto tlačítka je možné pouze po jeho odpojení z elektrické sítě a po

kontrole, zda nebylo zablokováno a případně po odstranění tohoto zablokování. Jakýkoliv pokus o

odblokování čerpadla bez předchozího odpojení od elektrické sítě může mít za následek vážné

poranění. Skříňka svorkovnice musí být chráněna před nečistotami a vlhkostí.

Aby byla zajištěna účinná ochrana motoru před přetížením, musí být tento ochranný jistič

správně nastavený na jmenovitý proud vinutí, jehož hodnota je uvedena na typovém štítku

čerpadla. Čerpadla sice mohou pracovat bez této ochrany, avšak v případě poruchy způsobené

přetížením, je jeho oprava možná pouze na náklady uživatele.

Instalace pro přívod elektrické energie, která napájí čerpadlo, musí být vybavena

diferenciálním proudovým chráničem s jmenovitým zapínacím proudem In

nepřesahujícím 30 mA. Výrobce a poskytovatel záruky nenesou žádnou odpovědnost za

hmotné škody a zranění osob, které vznikly v důsledku napájení čerpadla bez odpovídajícího

chrániče.

VÝSTRAHA !!! Je zakázáno zapínat čerpadlo, pokud jsou v čerpané kapalině lidé

nebo zvířata.

POZOR : Čerpadlo nesmí být zapnuto a používáno v případě poškození izolace

napájecího kabelu nebo kabelu plovákového spínače. V tomto případě je potřeba

kontaktovat vašeho prodejce nebo přímo výrobce za účelem výměny poškozeného

kabelu. Na mechanické poškození kabelu se záruka výrobce nevztahuje. Použití čerpadla s

poškozenou izolací kabelu může vést k zaplavení motoru, případně může mít za následek i úraz po

zásahu elektrickým proudem.

Pokud čerpadlo pracuje ve větší vzdálenosti od budov a zdroj napájení je tedy možné zajistit pouze

s použitím prodlužovacího kabelu, jehož délka je větší než 20 m, pak musí být bezpodmínečně

zajištěna kontrola napětí na konci tohoto prodlužovacího kabelu ještě před zapnutím čerpadla. Je

třeba vzít v úvahu, že s rostoucí délkou kabelu klesá napájecí napětí na jeho konci.

POZOR : Vzhledem k možnému přetížení a poškození motoru, nemůže být čerpadlo

používáno při poklesu napětí pod 210 V. Použití čerpadla za těchto podmínek může vést

k přetížení motoru a tím k jeho poškození. Na takto poškozené čerpadlo se záruka

nevztahuje a bude na něm provedena placená oprava.

5. ZPROVOZNĚNÍ A UKONČENÍ PROVOZU ČERPADLA

POZOR : Před zahájením jakýchkoliv činností souvisejících se zprovozněním

čerpadla je nutné se ujistit, že je čerpadlo odpojeno od elektrické sítě a je zajištěno

proti náhodnému zapnutí.

Před zprovozněním zkontrolujte :

1. Zda se oběžné kolo, případně řezací nůž volně otáčí.

2. Správnost mechanického připojení čerpadla včetně hydraulického připojení.

3. Zda má plovák dostatek místa pro jeho správnou funkci.

Po provedení výše uvedených činností může být čerpadlo ponořeno do kapaliny. Čerpadlo obecně

nevyžaduje odvzdušnění. Pokud však výtlačná hadice neumožňuje únik vzduchu ze spirály čerpadla

(zploštění příp. zalomení hadice), měla by být hadice instalována tak, aby vzduch mohl odcházet ze

spirály čerpadla. Totéž platí pro hydraulické spojení s pevnou trubkou. V tomto případě se ujistěte,

že uzavírací ventil nebo zpětný ventil umožňují odvzdušnění čerpadla.

Po provedení výše uvedených operací a kontrol může být čerpadlo připojeno k

elektrické síti.

POZOR : Čerpadla mohou pracovat s maximální spínací frekvencí nejvýše 15krát za

hodinu. Maximální hustota čerpané kapaliny může být 1,1 kg/l.

Pro ukončení provozu (vypnutí) čerpadla stačí odpojit čerpadlo od elektrické sítě. V případě

jednofázových čerpadel to děláme vytažením zástrčky ze zásuvky.

DŮLEŽITÉ : Po každém použití je třeba čerpadlo vyjmout z vyprazdňované nádrže a nechat

ho propláchnout jeho zapnutím v čisté vodě.

6. ÚDRŽBA

POZOR : Před zahájením jakéhokoliv úkonu údržby musí být čerpadlo odpojeno

od elektrické sítě.

DŮLEŽITÉ : Čerpadlo by mělo být pravidelně čištěno od usazenin, které jsou v čerpané

kapalině. Frekvence tohoto typu údržby závisí na typu média, se kterým čerpadlo pracuje.

Jedná se zejména o usazeniny, které, pokud mají adhezivní vlastnosti, přilnou k vnějšímu plášti

motoru a mohou způsobit přehřátí.

DŮLEŽITÉ : Stejný problém se týká i hydraulické (spirální) komory. V tomto případě

nadměrné množství usazenin sníží hydraulické parametry a může vést zablokování čerpadla.

7. SKLADOVÁNÍ

DŮLEŽITÉ : Očištěné čerpadlo je třeba skladovat v suché místnosti.

POZOR : Je třeba zajistit, aby čerpadlo při skladování nebylo usazeno na napájecí

kabel. Při delším skladování a kvůli hmotnosti čerpadla by mohlo dojít k poškození

izolace kabelu

8. LIKVIDACE VÝROBKU

Tento symbol znamená, že zařízení nesmíte vyhazovat do běžného komunálního

odpadu. Více informací o možnostech recyklace si můžete vyžádat od příslušných

místních úřadů.

Opotřebený výrobek musí být odstraněn jako odpad výlučně v rámci

selektivního sběru odpadu v Síti sběrných míst elektroodpadu v obcích. Při

nákupu nového elektrozařízení je spotřebitel oprávněn odevzdat použitý

spotřebič bezplatně a bezprostředně do sítě distributora elektrozařízení,

jestliže jde o podobný typ a použití. Použité elektrozařízení nesmíte

vyhazovat s jinými druhy odpadu.
