Kalové čerpadlo IBO IP550 INOX 550W 9900 l/h

Kalové čerpadlo IBO IP550 INOX 550W 9900 l/h

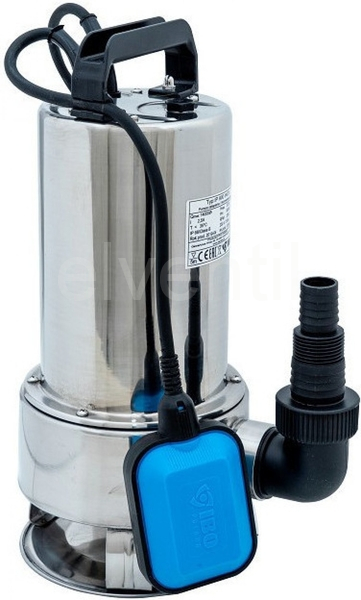

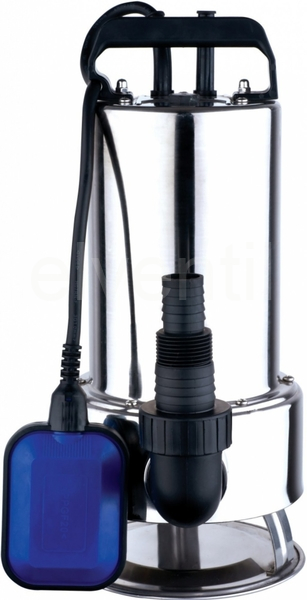

Drenážní (kalové) čerpadlo IP550 INOX v nerezovém provedení s plovákem pro čerpaní mírně znečištěné vody s pevnými částicemi do průměru 30 mm. IP INOX řada nerezových ponorných čerpadel určených k čerpání čisté a lehce znečištěné vody. V těchto čerpadlech je použito výtlačné hrdlo, kompatibilní s různými průměry výtlačných hadic dle potřeb uživatele.

Čerpadlo IP550 INOX má nastavitelný plovákový spínač, který ovládá chod čerpadla v závislosti na výšce hladiny čerpané kapaliny. Jestliže hladina vody překročí spínací výšku, zapne plovákový spínač čerpadlo automaticky, když hladina vody klesne na vypínací výšku, plovákový spínač čerpadlo vypne.

Čerpadlo je extrémně lehké má tepelnou ochranou vestavěnou ve vinutí motoru, což zajišťuje dlouhou životnost a minimální potřebu údržby.

Konstrukce čerpadla:

• trvale zabudovaný kondenzátor
• těleso: nerezová ocel AISI 304
• hřídel a rotor: nerezová ocel AISI 304
• oběžné kolo: Noryl
• mechanická ucpávka: keramika / uhlík
• tepelná ochrana ve vinutí motoru
• flexikabel 10 m

      Použití:

• přečerpávání mírně znečištěné vody ze zásobníků, bazénů a nádrží
• přečerpávání dešťové vody
• odčerpávání vod ze zatopených sklepních prostor, vodovodních šachet a montážních jam

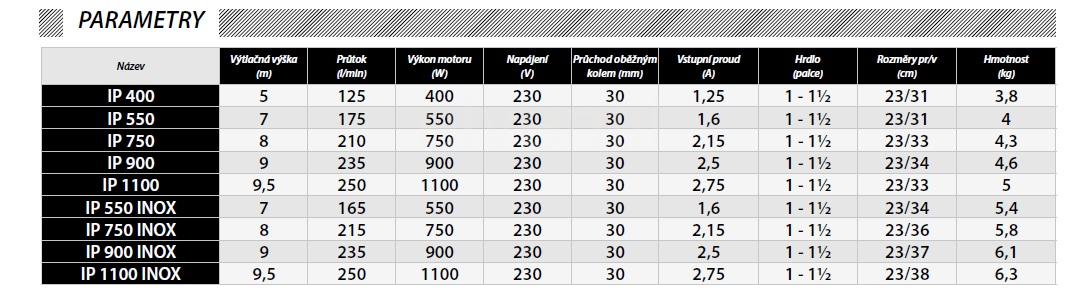

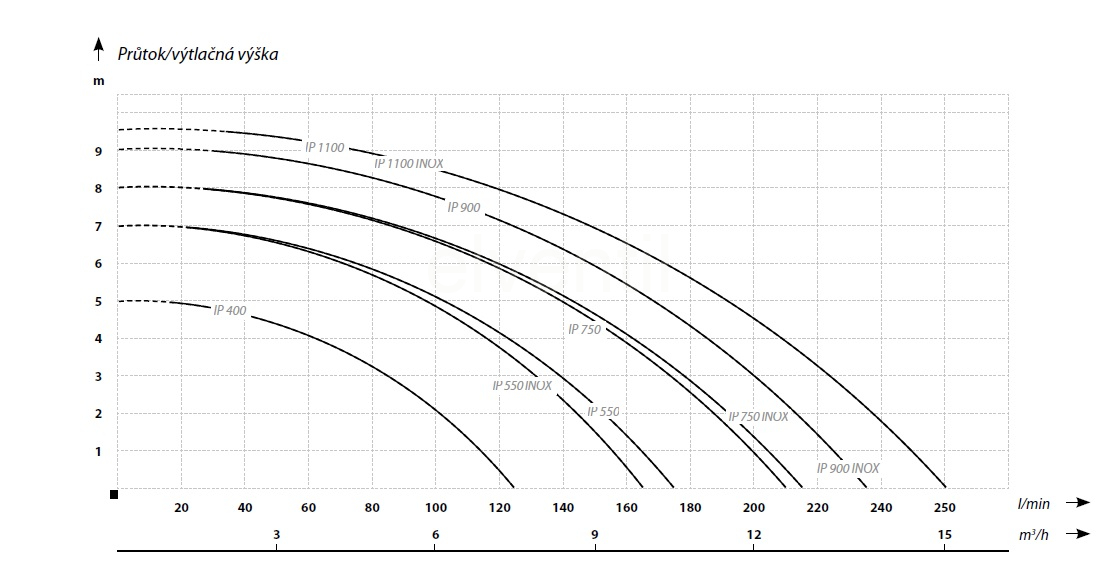

Parametry produktu:

Varování! Symbol „nebezpečí”, používaný u poznámek, jejichž nedodržení může způsobit ohrožení zdraví nebo života vyvolané elektrickými prvky. Před zahájením postupů označených tímto symbolem je nutné odpojit napájecí přívod čerpadla z elektrické sítě. Varování! Symbol „nebezpečí”, používaný u poznámek, jejichž nedodržení může způsobit ohrožení zdraví nebo života. Pozor! Symbol používaný u poznámek, jejichž nedodržení může způsobit riziko poškození zařízení a ohrožení zdraví nebo života. Před instalací a zahájením provozu výrobku si důkladně přečtěte tento návod k instalaci a obsluze, aby nedošlo ke zbytečné škodě. Pozor! Návod k obsluze je základní součástí kupní smlouvy. Nedodržení pokynů uvedených v návodu k obsluze je porušením smlouvy a vylučuje jakékoliv nároky vyplývající z případné závady zařízení v důsledku používání v rozporu s pokyny. Výrobce nenese odpovědnost za nesprávnou práci zařízení v případě, že bylo nesprávně připojeno, poškozeno, upraveno či použito mimo doporučený rámec určení nebo v rozporu s pokyny uvedenými v tomto návodu. Výrobce rovněž nenese odpovědnost za možné chyby v návodu k obsluze vzniklé v důsledku chyb tisku nebo při kopírování. Výrobce si vyhrazuje právo provádět veškeré úpravy výrobku, které bude považovat za potřebné a vhodné a které neovlivňují jeho základní charakteristiku. Společnost DAMBAT nenese odpovědnost za poškození zařízení, majetku a úrazy osob v důsledku nedodržení pokynů uvedených v návodu, včetně nesprávného výběru zařízení, montáže v rozporu s návodem, platnými normami a státními předpisy, nesprávné údržby zařízení a celého systému. Toto zařízení nesmějí používat osoby (včetně dětí), jejichž fyzické, senzorické či duševní schopnosti nebo nedostatek zkušeností a znalostí neumožňují bezpečné použití zařízení bez dozoru či pokynů. Seznam zkratek a symbolů POZOR! 56 Handle Float handle Stub pipe outlet minimum 8 cm Float switch Instalace čerpadla Čerpadla, na která se vztahuje tento návod, jsou ponorná čerpadla, tj. pracují ponořená do přečerpávané vody. Minimální úroveň ponoření čerpadla během chodu je 25 cm. Čerpadlo může fungovat při menším ponoření, avšak v tomto případě uživatel musí kontrolovat chod čerpadla. V případě jakýchkoliv poruch je nutné okamžitě odpojit elektrické napájení čerpadla.

Čerpadlo nemůže pracovat „na sucho” bez vody. Chod „na sucho” způsobí poškození čerpadla. V takovém prípadě budete muset zaplatit za opravu. Některá čerpadla jsou vybavena plovákem – automatickým ovladačem, který zapíná a vypíná čerpadlo v závislosti na hladině vody. Pokud hladina vody stoupá, plovák, který je prázdný uvnitř, zvedne se spolu s hladinou vody vzhůru. Po dosažení úrovně pro zapnutí, kulička, která se nachází uvnitř plováku, opadá a spojuje elektrické kontakty. Díky tomu motor čerpadla začne pracovat. Během vyčerpávání vody vodní hladina může klesat a plovák opadne. Po dosažení vypínací úrovně klesající kulička uvnitř plováku rozpojí kontakty a současně vyplne motor čerpadla. Úroveň zapnutí a vypnutí lze změnit díky regulaci délky kabelu mezi držákem plováku a plovákem. Minimální délka kabelu mezi držákem plováku a plovákem nemůže být menší než 8 cm. 57 Instalace čerpadla Nedodržení této zásady může vést k poškození izolace kabelu plováku. V takovém případě budete muset zaplatit za opravu.Viz obrázek Minimální rozměry vyprazdňované nádoby musí umožnit neomezené přemísťování plováku v čerpané kapalině bez narážení do stěn nádoby. Plovák se může zavěsit na stěnu nádoby, a tedy čerpadlo musí pracovat pod přímou kontrolou uživatele, aby se předešlo poruše v důsledku chodu „na sucho”. Voda z čerpadla vytéká výtlačným hrdlem (viz obrázek). Na výtlačné hrdlo je nutné nasadit výtlačnou hadici. Hadice musí být připevněna k hrdlu pomocí ocelové pásky. Při výběru výtlačné hadice pamatujte, že konečná výkonnost zařízení závisí na průměru a délce hadice. Čím menší průměr hadice a větší délka, tím nižší výkonnost na konci hadice. Stejná zásada se týká rozdílu mezi vodní hladinou v nádrži, ze které čerpáme a úrovní, do které čerpáme. Čím větší rozdíl mezi úrovněmi, tím nižší výkonnost čerpadla. Parametr definovaný jako maximální dopravní výška, který je uveden v popisu technických údajů, stanoví maximální tlak generovaný čerpadlem. Při tomto tlaku je výkonnost čerpadla nulová. Při ponořování čerpadla ve vyprazdňované nádrži použijte speciální šňůru připevněnou k čerpadlu. Pozor!!! Je zakázáno zvedat nebo spouštět čerpadlo pomocí napájecího kabelu nebo plováku. Zvedání nebo spouštění čerpadla pomocí kabelu nebo plováku může vést k poškození kabelů nebo úrazu el. proudem. Poskytovatel záruky a výrobce nenesou žádnou odpovědnost v případě nedodržení tohoto požadavku. Oprava poškozeného kabelu je možná jen za úplatu a nepodléhá záruce. Jestliže se na dně vyprazdňované nádrže nachází písek nebo kamení, které mohou poškodit rotor, čerpadlo musí být zavěšeno na šňůře minimálně 0,5 m nad dnem, aby se předešlo nasátí písku a kamenů. V čerpadle jako mazací prostředek je použit olej. V připadě uvolnění těsnění může dojít k úniku oleje a znečištění čerpané vody. Pozor! Je zakázáno vkládat ruce do výtlačného a sacího hrdla čerpadla, které je v provozu nebo napojené do el. proudu! Čerpadlo má uvnitř drticí mechanizmus, který může způsobit ztrátu prstů dlaně.
