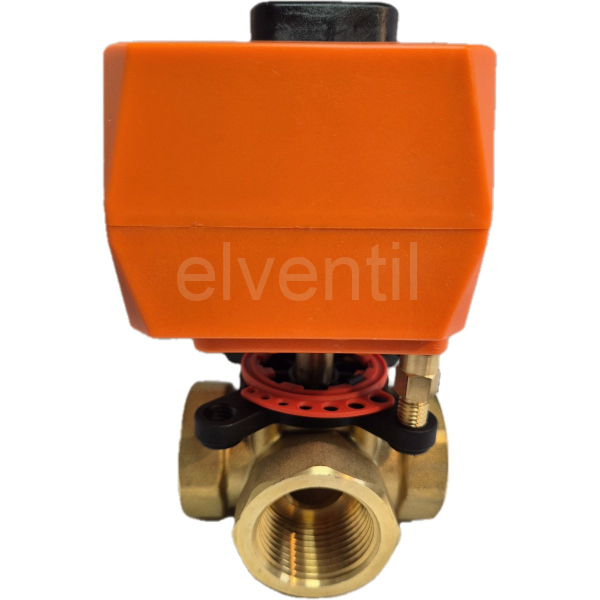

Čtyřcestný směšovací ventil 3/4" s elektrickým pohonem AM83 230V

Čtyřcestný směšovací ventil 3/4" s elektrickým pohonem AM83 230V

Sada obsahuje elektrický pohon průmyslové třídy s vysoce kvalitním čtyřcestným směšovacím ventilem.

Elektrický servopohon AM83 je určen k ovládání 3 nebo 4-cestných směšovacích ventilů a kulových kohoutů. Používá se k ovládání ventilů s úhlem natočení do 90 stupňů. Je vybaven koncovými spínači, které odpojí spotřebu energie při nečinnosti, a indikátorem polohy ventilu. Elektrický servopohon AM83 slouží především k regulaci průtoku média ve směšovacím ventilu za účelem dosažení požadované teploty na výstupu z ventilu.

Elektrický pohon AM83 se vyznačuje svou kompaktní velikostí a také snadnou obsluhou a instalací. Kromě toho je pohon vybaven ruční pákou, která v nouzových případech umožňuje ruční ovládání ventilu.

Elektrický pohon AM83 lze také použít se standardními kulovými kohouty s montážní deskou ISO5211 a vnitřním závitem M5 ve vřetenu ventilu.
Kompaktní design dělá z pohonu AM83 perfektní pohon pro ventily do 1 1/4".

Technické údaje pohonu:

• Napájení - 230 V AC
• 3-drát
• Doba přestavení - 120 s
• Výkon - 6 W
• Koncové spínače - Ano
• Točivý moment - 8 Nm
• Materiál pouzdra - PA66
• Pracovní teplota - -5 ÷ 50°C
• Třída izolace - IP54
• Délka kabelu - 0,9m

Čtyřcestný směšovací ventil 3/4 palcový DN20 PN10 4M20

Čtyřcestný směšovací ventil je určen pro systémy ústředního vytápění, chlazení nebo pro teplovodní systém. Běžně se používá jako směšovací ventil pro regulaci teploty přívodní vody v systému ústředního vytápění nebo teplé vody. Požadovaná výstupní teplota je získána směšováním média z kotle zásobujícího systém do vratného média. Ventil lze také použít jako rozdělovací nebo přepínací ventil. Kompaktní čtyřcestný směšovací ventil lze ovládat ručně pomocí rukojeti nebo elektricky pomocí pohonu. Další výhodou je zvýšení teploty zpátečky do kotle, díky čemuž je kotel odolnější vůči korozi.

Technické parametry ventilu:

• Pracovní tlak: 0 - 10 bar
• Pracovní teplota: -10 ÷ 110 °C
• Tělo ventilu: mosaz CW617N
• Těsnění: EPDM
• Průtok: Kv = 6 m3/h
• Únik: <0,1 %
